Doppelnippel NPT–BSPP konfigurieren – individueller Außengewinde-Adapter nach Maß
Doppelnippel mit NPT- und BSPP-Außengewinde online konfigurieren – beide Gewindeseiten frei wählbar. Für Hydraulik und Pneumatik, wenn der passende Doppelnippel im Fachhandel fehlt.
🔍 Doppelnippel NPT–BSPP online konfigurieren
Sie suchen einen Doppelnippel zwischen NPT- und BSPP-Außengewinde – oder zwei gleiche Außengewinde in unterschiedlicher Größe – und finden keine passende Kombination im Fachhandel? Mit dem HydraLink-Konfigurator wählen Sie beide Außengewinde unabhängig voneinander: NPT-zu-BSPP, NPT-zu-NPT oder BSPP-zu-BSPP, als passgenauer Sechskant-Doppelnippel.
- Gewinde A wählen (NPT- oder BSPP-Außengewinde, Größe frei einstellbar).
- Gewinde B wählen (NPT- oder BSPP-Außengewinde, unabhängig von Gewinde A).
- Körperlänge, Wandstärke, Gewindespiel und Kanal-Sicherheitsabstand festlegen.
- Sofortpreis berechnen und direkt bestellen.
Was ist ein Doppelnippel?

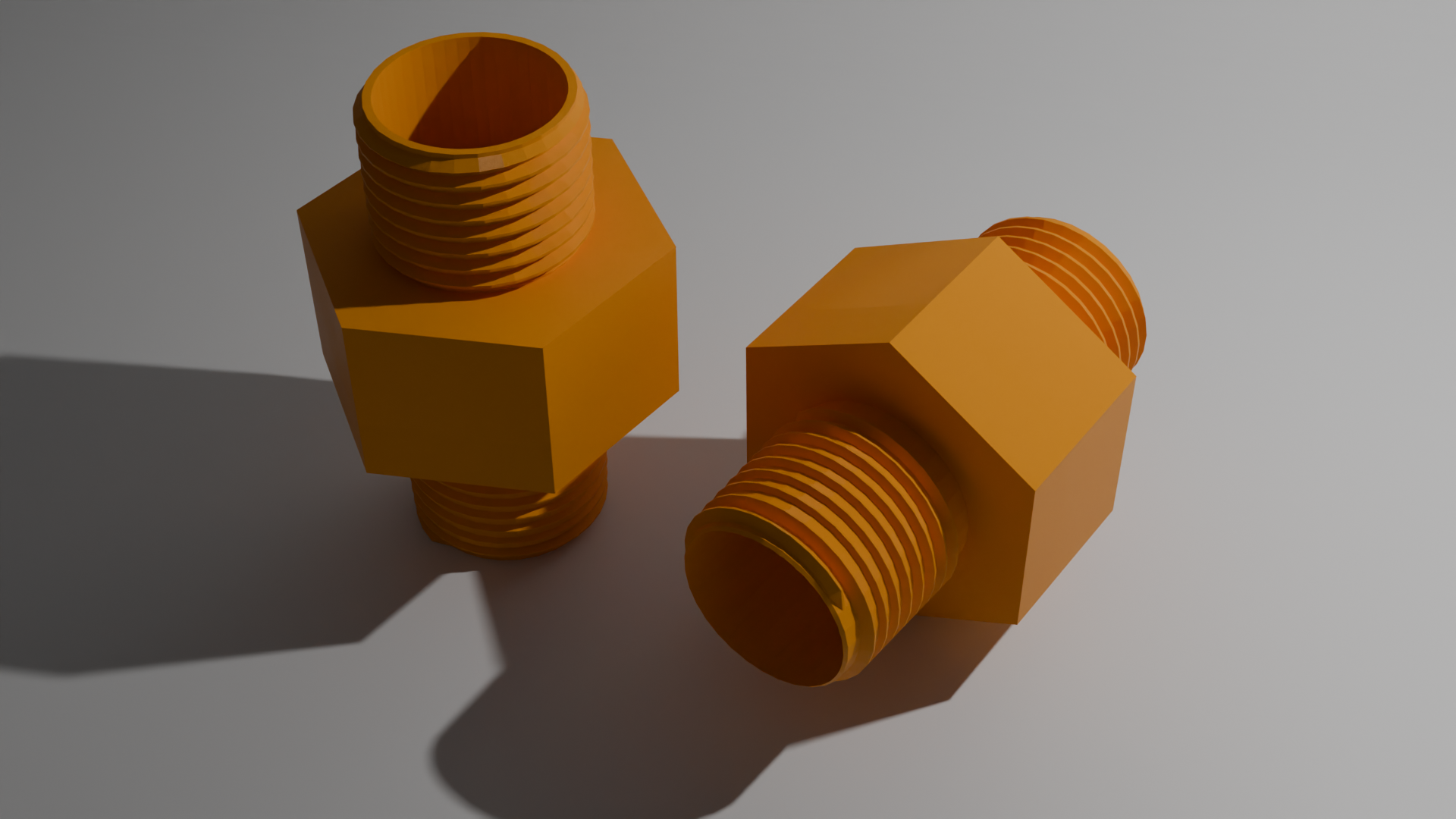

Ein Doppelnippel ist ein Verbindungsstück mit zwei Außengewinden und einem sechskantigen Mittelteil zum Ansetzen eines Schraubenschlüssels. Er verbindet zwei Innengewinde-Anschlüsse miteinander – etwa an einem Druckminderer, einer Pumpe, einem Ventil oder einer Leitung – und ist damit das Gegenstück zum Innengewinde-Adapter. Im Fachhandel sind Doppelnippel meist nur in wenigen festen Größenkombinationen wie NPT 1/2" auf G 1/2" erhältlich.
NPT und BSPP Außengewinde kombinieren
NPT (60°-Flankenwinkel, konisch, selbstdichtend) und BSPP (55°-Flankenwinkel, parallel, meist mit O-Ring gedichtet) sind zwei unterschiedliche, nicht direkt kompatible Rohrgewindenormen. Ein Doppelnippel mit einem NPT- und einem BSPP-Außengewinde überbrückt genau diesen Normunterschied – typischerweise, wenn amerikanisches Equipment mit NPT-Anschlüssen an eine europäische Anlage mit BSPP/G-Innengewinde angeschlossen werden soll.
HydraLink Doppelnippel: zwei frei wählbare Außengewinde
HydraLink ist ein vollständig konfigurierbarer Außengewinde-Adapter für NPT- und BSPP-G-Rohrgewinde. Beide Anschlussseiten können unabhängig gewählt werden, wodurch NPT-zu-BSPP-, NPT-zu-NPT- und BSPP-zu-BSPP-Varianten mit zwei Außengewinden in beliebiger Größenkombination entstehen. Der sechskantige Mittelteil, die erforderlichen Gewindelängen, die Außenabmessungen und der durchgehende Medienkanal werden automatisch aus den ausgewählten Gewindegrößen berechnet. NPT wird mit einer normbezogenen Rohrgewindefunktion erzeugt, BSPP als paralleles 55°-Whitworth-Profil mit normbezogener Steigung und Gewindetiefe.
Wie der Konfigurator funktioniert
Sie stellen Gewinde A und Gewinde B unabhängig ein, legen Körperlänge und Wandstärke fest und feintunen bei Bedarf Gewindespiel, Kanal-Sicherheitsabstand und Einführfase. Alle sieben Parameter wirken sich live auf die 3D-Vorschau aus, sodass Sie den fertigen Doppelnippel vor der Bestellung genau prüfen können.
Typische Anwendungen für einen individuellen Doppelnippel
Ein konfigurierbarer Doppelnippel eignet sich als Verbindungsstück zwischen zwei Innengewinde-Anschlüssen unterschiedlicher Norm oder Größe, als Reduziernippel zwischen zwei Baugrößen desselben Gewindetyps, für Prototypen und Testaufbauten in der Hydraulik und Pneumatik sowie als schnelle Lösung bei Reparaturen, wenn der ursprüngliche Doppelnippel nicht mehr verfügbar oder in der benötigten Größe nicht lieferbar ist.
Ihre Vorteile
- ✅ NPT und BSPP frei kombinierbar, auf beiden Seiten unabhängig wählbar
- ✅ Auch NPT-NPT oder BSPP-BSPP als Reduziernippel in individueller Größe möglich
- ✅ Sechskantkörper, Gewindelängen und Medienkanal automatisch berechnet
- ✅ Kein CAD erforderlich
- ✅ Sofortige Preisberechnung
- ✅ Direkt als STL herunterladen oder im 3D-Druck bestellen
Welches Material für den Doppelnippel?
PLA eignet sich für Muster und einfache Bauteile, PETG für robustere Anwendungen und ASA für den Außenbereich oder höhere Temperaturbelastung. Entscheidend für die Materialwahl sind Belastung, Toleranz und Druckrichtung des jeweiligen Bauteils.
FAQ
Was ist der Unterschied zwischen diesem Doppelnippel und dem HydraLink-Innengewinde-Adapter?
Dieses Modell erzeugt zwei Außengewinde (Doppelnippel), der Innengewinde-Adapter erzeugt zwei Innengewinde für den umgekehrten Anwendungsfall.
Kann ich einen NPT-BSPP-Doppelnippel in individueller Größenkombination bestellen?
Ja. Gewinde A und Gewinde B werden unabhängig voneinander gewählt, auch NPT-NPT- oder BSPP-BSPP-Reduziernippel sind möglich.
Wird die STL aus meinen Eingaben erzeugt?
Ja. Die STL wird aus den eingegebenen Parametern generiert und nach der Konfiguration für Download oder Bestellung bereitgestellt.
Kann ich den Doppelnippel als STL herunterladen oder direkt drucken lassen?
Ja. Nach der Konfiguration können Sie das Modell für den STL-Download nutzen oder den 3D-Druck direkt bestellen.
Muss ich Maße und Toleranzen vor der Bestellung prüfen?
Ja, bitte Maße vor der Bestellung prüfen. Passung, Stabilität und Toleranzen hängen von Material und Druckeinstellungen ab.
Jetzt Doppelnippel nach Maß konfigurieren
Wählen Sie beide Außengewinde unabhängig voneinander und bestellen Sie Ihren individuellen Doppelnippel direkt im 3D-Druck.
