Gewindeadapter für Hydraulik, Sanitär & Wasserleitungen – NPT, BSPP, M22 und M24 richtig verbinden

Warum sind Gewindeadapter in Hydraulik und Wasserleitungen notwendig?

Gewindeverbindungen sehen auf den ersten Blick oft ähnlich aus. Trotzdem können sie sich beim Nenndurchmesser, bei der Gewindesteigung, beim Flankenwinkel, bei der Form und beim Dichtprinzip unterscheiden. Bereits eine kleine Abweichung reicht aus, damit sich zwei Anschlüsse nicht verbinden lassen oder nur wenige Umdrehungen greifen.

Das Problem tritt besonders häufig bei importierten Maschinen, Pumpen, Ventilen, Messgeräten, Wasserfiltern, Armaturen, Heizkörperventilen, Bewässerungssystemen und älteren Ersatzteilen auf. Während in Europa häufig BSPP-, BSPT- oder metrische Gewinde verwendet werden, besitzen Komponenten aus den USA oft NPT-Gewinde.

Ein geeigneter Gewindeadapter schafft den Übergang zwischen den unterschiedlichen Anschlüssen. Statt eine komplette Armatur, Pumpe oder Baugruppe auszutauschen, wird nur das fehlende Verbindungsteil individuell erzeugt.

Amerikanische Gewinde: Das NPT-Problem bei europäischen Anschlüssen

Eine der häufigsten Ursachen für inkompatible Anschlüsse ist das amerikanische NPT-Gewinde. NPT steht für National Pipe Taper und wird vor allem bei amerikanischen Rohr-, Hydraulik- und Pneumatikkomponenten eingesetzt.

In Europa ist dagegen das BSP-System weit verbreitet. Besonders häufig kommt BSPP vor, das auch als G-Gewinde bezeichnet wird. Obwohl NPT und BSPP bei manchen Größen optisch nahezu gleich wirken, sind sie geometrisch nicht identisch.

NPT und BSPP unterscheiden sich in mehreren Punkten

• NPT: konisches Rohrgewinde mit 60° Flankenwinkel.
• BSPP: zylindrisches Whitworth-Rohrgewinde mit 55° Flankenwinkel.
• Gewindesteigung: Die Zahl der Gewindegänge pro Zoll kann je nach Größe abweichen.
• Dichtprinzip: NPT dichtet typischerweise über das konische Gewinde; BSPP benötigt meist eine separate Dichtfläche, Dichtung oder einen O-Ring.

Ein NPT-Anschluss sollte deshalb nicht mit Gewalt in ein BSPP-Gewinde eingeschraubt werden. Auch wenn die Verbindung anfangs zu greifen scheint, können Flanken beschädigt, Bauteile verspannt und Undichtigkeiten verursacht werden.

Die Lösung: HydraLink NPT–BSPP-Adapter

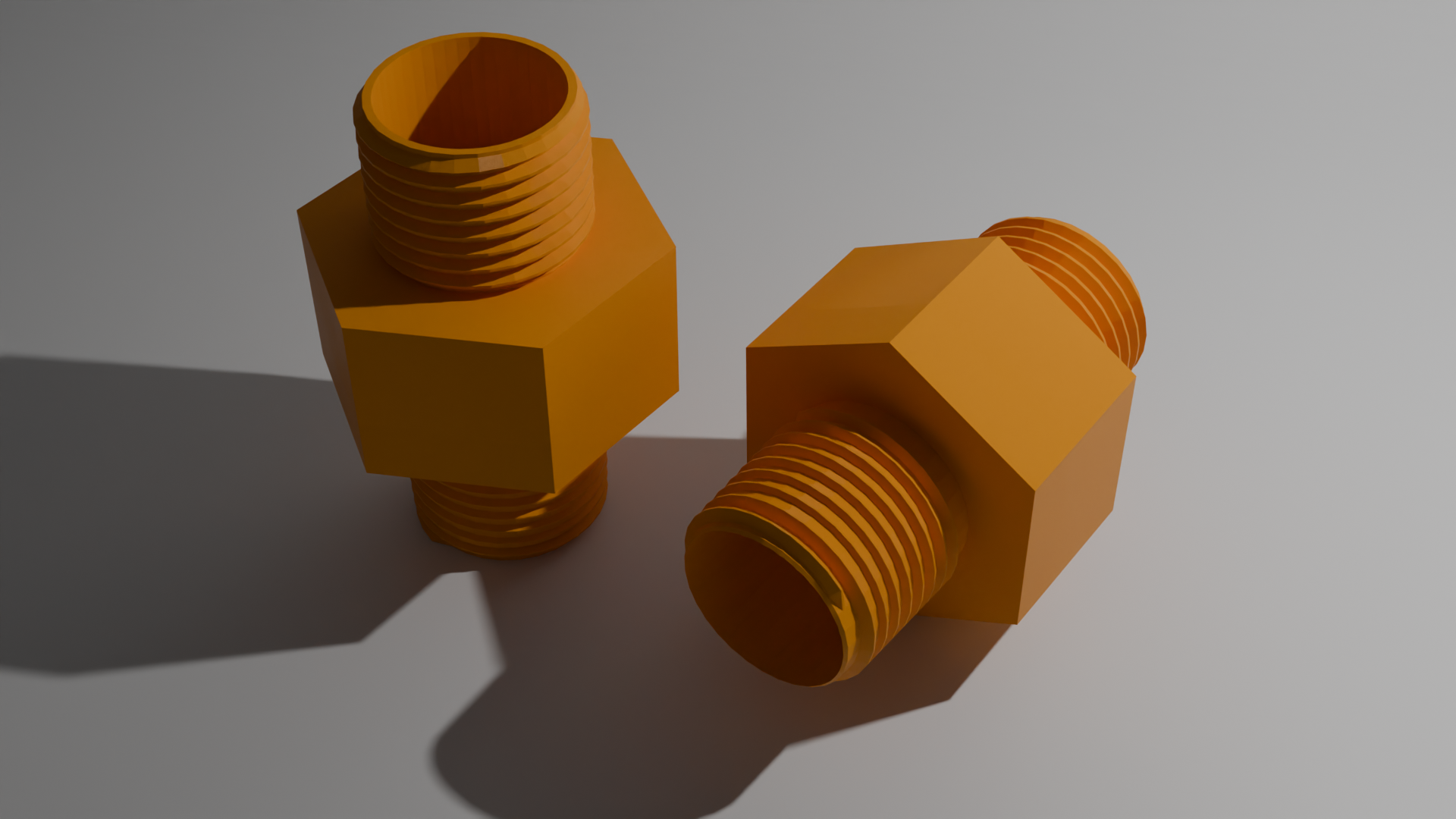

Für Übergänge zwischen amerikanischen und europäischen Rohrgewinden steht der HydraLink NPT–BSPP Außengewinde-Adapter zur Verfügung.

Beide Anschlussseiten können unabhängig als NPT- oder BSPP-G-Außengewinde gewählt werden. Dadurch lassen sich unter anderem folgende Varianten erzeugen:

• NPT auf BSPP
• BSPP auf NPT
• NPT auf NPT
• BSPP auf BSPP
• unterschiedliche Gewindegrößen auf beiden Seiten

Zusätzlich können Körperlänge, Wandstärke, Gewindespiel, Kanal-Sicherheitsabstand und Einführfase angepasst werden. Der sechskantige Mittelteil ermöglicht das Ansetzen eines Schraubenschlüssels, während der durchgehende Medienkanal automatisch aus den gewählten Parametern erzeugt wird.

Metrische Sanitärgewinde: M22, M24 und weitere Größen

Nicht nur amerikanische Rohrgewinde verursachen Probleme. Auch bei Wasserhähnen, Strahlreglern, Perlatoren und Heizkörperventilen gibt es verschiedene metrische Feingewinde.

Häufige Suchanfragen sind:

• M22 auf M24 Adapter
• M24 auf M22 Adapter
• Perlator Adapter M22 M24
• Wasserhahn Gewindeadapter
• Strahlregler Adapter
• Adapter Innengewinde auf Außengewinde
• M30×1,5 Heizkörperventil Adapter

Für diese Anwendungen gibt es den Sanitär-Gewindeadapter M18–M30 nach Maß.

Unterstützte metrische Gewindegrößen

• M18×1
• M20×1
• M22×1
• M24×1
• M28×1
• M30×1,5

Beide Seiten lassen sich unabhängig als Innen- oder Außengewinde konfigurieren. So entstehen beispielsweise M24-auf-M22-Perlatoradapter, Innengewinde-auf-Außengewinde-Übergänge, Doppelaußengewinde, Doppelmuffen und Adapter für ältere oder herstellerspezifische Armaturen.

Welcher Adapter ist der richtige?

NPT–BSPP-Adapter

Wählen Sie HydraLink, wenn eine amerikanische NPT-Komponente mit einem europäischen BSPP-G-Anschluss verbunden werden soll oder zwei unterschiedliche NPT-/BSPP-Außengewinde benötigt werden.

Metrischer Sanitär-Gewindeadapter

Wählen Sie den metrischen Adapter für Wasserhähne, Perlatoren, Strahlregler, Sanitäranschlüsse und geometrische Übergänge zu M30×1,5-Heizkörperventilen.

Gewinde vor der Konfiguration bestimmen

Vor der Bestellung sollten Außendurchmesser, Gewindesteigung, Gewindeart und nutzbare Einschraubtiefe gemessen werden. Bei Rohrgewinden muss außerdem geklärt werden, ob es sich um ein konisches oder zylindrisches Gewinde handelt.

Gewinde richtig messen

Für eine zuverlässige Konfiguration benötigen Sie mehrere Angaben:

1. Außendurchmesser messen

Messen Sie den größten Durchmesser eines Außengewindes mit einer Schieblehre. Bei einem Innengewinde kann der sichtbare Innendurchmesser nur als Orientierung dienen, da er nicht direkt dem Nenndurchmesser entsprechen muss.

2. Gewindesteigung bestimmen

Bei metrischen Gewinden wird die Steigung in Millimetern angegeben, beispielsweise M24×1. Das bedeutet 24 mm Nenndurchmesser und 1 mm Abstand zwischen zwei Gewindegängen.

Bei NPT und BSP wird häufig die Anzahl der Gewindegänge pro Zoll verwendet. Eine Gewindelehre ist die sicherste Methode zur Bestimmung.

3. Innen- oder Außengewinde feststellen

Ein sichtbares Gewinde außen am Anschluss ist ein Außengewinde. Ein Gewinde innerhalb einer Bohrung oder Überwurfmutter ist ein Innengewinde.

4. Einschraubtiefe prüfen

Ein korrektes Gewinde nützt wenig, wenn es zu lang ist und vor der Dichtfläche anschlägt oder zu kurz ist und nicht ausreichend greift. Messen Sie deshalb auch die verfügbare Gewindelänge.

5. Dichtungsart bestimmen

Prüfen Sie, ob die Verbindung über das Gewinde, eine Flachdichtung, einen O-Ring, einen Dichtkonus oder eine Stirnfläche abdichtet. Ein Gewindeadapter ersetzt nicht automatisch die erforderliche Dichtung.

Adapter direkt im Browser konfigurieren

Der größte Vorteil der parametrischen Adapter ist die direkte Online-Konfiguration. Es ist keine CAD-Software erforderlich. Die Geometrie wird aus den eingegebenen Werten automatisch erstellt.

Je nach Modell lassen sich folgende Eigenschaften anpassen:

• Gewindesystem und Gewindegröße
• Innen- oder Außengewinde
• Gewindelänge auf beiden Seiten
• Körperlänge
• Schlüsselweite des Sechskants
• Wandstärke
• Durchmesser des Medienkanals
• Gewindespiel für den 3D-Druck
• Einführfasen und Sicherheitsabstände

Die 3D-Vorschau zeigt das erzeugte Modell direkt im Browser. Vor dem Kauf können Form und Abmessungen geprüft und bei Bedarf angepasst werden.

Selbst 3D drucken oder fertigen lassen

STL herunterladen und selbst drucken

Wer einen eigenen 3D-Drucker besitzt, kann das konfigurierte Modell als STL verwenden und in Bambu Studio, Cura, PrusaSlicer oder einer anderen Slicer-Software vorbereiten. Druckrichtung, Schichthöhe, Wandanzahl, Material und Maßkorrektur müssen passend zur Anwendung gewählt werden.

Adapter bei MachDeinTeil drucken lassen

Alternativ übernehmen wir die Fertigung. Der Adapter wird entsprechend der Online-Konfiguration hergestellt und versendet. Die übliche Lieferzeit beträgt etwa drei Werktage. Dadurch eignet sich der Service auch für Reparaturen, Werkstattprojekte, Prototypen und Sonderlösungen ohne eigenen 3D-Drucker.

Welches Material eignet sich für einen Gewindeadapter?

• PLA: Geeignet für Maßkontrolle, Anschauungsmuster und trockene, gering belastete Anwendungen.
• PETG: Zäh, feuchtigkeitsbeständig und für viele Funktionsprototypen eine sinnvolle Standardwahl.
• ASA: UV- und witterungsbeständiger, daher für Außenanwendungen besser geeignet.
• ABS: Robust und temperaturbeständiger als PLA, erfordert jedoch einen kontrollierten Druckprozess.
• Technische Filamente: Je nach Anwendung können Nylon, faserverstärkte Kunststoffe oder andere Werkstoffe sinnvoll sein.

Materialwahl allein macht einen Adapter jedoch nicht automatisch druckfest oder zugelassen. Wandstärke, Druckrichtung, Layerhaftung, Temperatur, Medienbeständigkeit und Sicherheitsfaktor müssen ebenfalls berücksichtigt werden.

Sind 3D-gedruckte Hydraulikadapter druckfest?

Ein 3D-gedruckter Adapter ist nicht automatisch ein zertifiziertes Hydraulik-, Pneumatik- oder Trinkwasserbauteil. FDM-Teile können durch Layertrennung, Porosität, Kerbwirkung oder ungünstige Druckrichtung unerwartet versagen.

Für sicherheitskritische Anwendungen, hohe Drücke, pulsierende Belastungen, heiße Medien oder gefährliche Flüssigkeiten müssen zugelassene Metall- oder Industriefittings verwendet werden. Die konfigurierbaren Modelle eignen sich besonders für Prototypen, Passproben, Vorrichtungen, Niederdruckanwendungen und individuell geprüfte Einsatzzwecke.

Typische Einsatzbereiche

• Wasserhähne und Strahlregler
• Perlatoren und Wasserfilter
• Bewässerung und Gartenanschlüsse
• Heizkörperventile
• Pumpen und Messgeräte
• Labor- und Prüfaufbauten
• Pneumatik-Prototypen
• Hydraulik-Demonstratoren
• Importierte Maschinen und Ersatzteile
• Landmaschinen und Oldtimer
• CNC-Maschinen und Werkstatttechnik
• Reparaturen und Sonderkonstruktionen

FAQ: Gewindeadapter für Hydraulik und Sanitär

Kann man NPT und BSPP direkt miteinander verschrauben?

Nein. NPT und BSPP unterscheiden sich unter anderem beim Flankenwinkel, bei der Gewindeform und beim Dichtprinzip. Verwenden Sie einen dafür konstruierten NPT–BSPP-Adapter.

Was ist der Unterschied zwischen NPT und BSPP?

NPT ist ein konisches amerikanisches Rohrgewinde mit 60° Flankenwinkel. BSPP ist ein zylindrisches Whitworth-Rohrgewinde mit 55° Flankenwinkel und wird häufig als G-Gewinde bezeichnet.

Kann ich einen M24-auf-M22-Perlatoradapter konfigurieren?

Ja. Beim metrischen Sanitär-Gewindeadapter stellen Sie eine Seite auf M24×1 und die andere auf M22×1. Innen- und Außengewinde lassen sich für beide Seiten unabhängig wählen.

Welche metrischen Gewinde sind verfügbar?

Der Sanitäradapter unterstützt M18×1, M20×1, M22×1, M24×1, M28×1 und M30×1,5.

Kann ich einen Adapter mit zwei Außengewinden erstellen?

Ja. HydraLink erzeugt NPT-/BSPP-Varianten mit zwei Außengewinden. Beim metrischen Modell können ebenfalls beide Seiten als Außengewinde eingestellt werden.

Kann ich auch zwei Innengewinde kombinieren?

Beim metrischen Sanitäradapter können beide Seiten unabhängig als Innengewinde gewählt werden. So lässt sich eine individuelle Doppelmuffe erzeugen.

Wie finde ich heraus, welches Gewinde ich habe?

Messen Sie Durchmesser und Steigung, prüfen Sie Innen- oder Außengewinde und klären Sie, ob das Gewinde zylindrisch oder konisch ist. Bei Unsicherheit empfiehlt sich eine Gewindelehre.

Ist ein gedruckter Gewindeadapter wasserdicht?

Nicht automatisch. FDM-Drucke können zwischen den Schichten undicht sein. Zusätzlich ist meist eine passende Flachdichtung, ein O-Ring oder eine andere definierte Dichtfläche erforderlich.

Kann ich die STL herunterladen?

Ja. Nach der Online-Konfiguration kann das erzeugte Modell für den eigenen 3D-Druck verwendet werden.

Kann ich den Adapter direkt drucken lassen?

Ja. Wer keinen eigenen 3D-Drucker besitzt oder die Fertigung abgeben möchte, kann den Adapter direkt bestellen. Die übliche Lieferzeit beträgt etwa drei Werktage.

Ist der Adapter für Hochdruckhydraulik geeignet?

Das Modell ist kein automatisch zugelassenes Hochdruckbauteil. Für hohe, pulsierende oder sicherheitskritische Drücke sind zertifizierte Industriefittings zu verwenden.
