Kabelhalter parametrisch konfigurieren & 3D drucken: Kabel-Ø, Schraube, Klemmen – ohne CAD
Ob im Schaltschrank, an Aluprofilen oder an der Werkbank: Ein sauberer Kabelhalter spart Zeit, verhindert Scheuern und hält Leitungen sicher an Ort und Stelle. Mit unserem parametrischen Kabelhalter passt du die wichtigsten Maße online an, erzeugst eine druckfertige STL und kannst sie herunterladen oder direkt 3D drucken lassen.
Wofür ist der Kabelhalter geeignet?
Der Clip ist ideal für einzelne Leitungen bis hin zu mehreren parallel geführten Kabeln (über die Klemmenanzahl). Durch die Schraubscheiden lässt sich der Halter direkt auf Holz, Kunststoff oder Metall befestigen. Typische Anwendungen:
- Kabelmanagement an Aluprofil-Rahmen, Maschinengehäusen, Werkbänken
- Leitungsführung im Schaltschrank oder am Kabelkanal
- Prototypenbau: schnelle, maßgeschneiderte Halter statt Standardclips
- Fixierung von Sensorleitungen, Pneumatikschläuchen (je nach Ø)
Die wichtigsten Parameter (und was sie bewirken)
Damit die Konfiguration für alle einfach bleibt, konzentrieren wir uns im Konfigurator auf die 5 Kerngrößen. Der Rest (Schrauben-Spiel, Chamfer, Druckbarkeit) ist intern bereits sinnvoll voreingestellt.
| Parameter | Was er macht | Praxis-Tipp |
|---|---|---|
Kabel-Durchmesser (cable_diameter) |
Bestimmt den Innenradius der Klemme (Kabelaufnahme). | Bei rauer Außenhülle lieber etwas mehr Spiel einplanen. |
Schrauben-Durchmesser (screw_diameter) |
Legt die Schraubbohrung fest (inkl. Druck-Spiel). | Für Holzschrauben ggf. kleiner wählen (selbstschneidend). |
Anzahl Klemmen (num_clamps) |
Mehrere Clips in einer Reihe, perfekt für parallele Leitungen. | Für sauberes Layout: gleiche Kabeldurchmesser gruppieren. |
Schraubscheiden (num_screw_sheaths) |
0 = keine, 1 = einseitig, 2 = beidseitig (symmetrisch). | 2 ist stabil, 1 spart Material, 0 für Kleben/Zip-Tie-Setups. |
Wandstärke (wall_thickness) |
Beeinflusst Stabilität der Klemme und „Biss“ beim Einclipsen. | 1,0–1,6 mm für leichte Kabel, 2,0+ mm für robuste Leitungen. |
Toleranzen & Klemmkraft: so sitzt das Kabel perfekt
Damit Kabel sauber einrasten, muss der Clip einerseits stramm genug sein, andererseits darf er das Kabel nicht quetschen. Die wichtigste Stellschraube ist der Kabel-Durchmesser. In der Praxis hilft folgende Daumenregel:
| Kabeltyp | Empfohlenes Spiel | Beispiel |
|---|---|---|
| Weiche Kabel (Silikon/feinadrig) | +0,2 bis +0,4 mm | 3,5 mm Kabel → 3,7–3,9 mm einstellen |
| Standard PVC-Leitungen | +0,3 bis +0,6 mm | 6,0 mm Kabel → 6,3–6,6 mm einstellen |
| Steife/raue Außenmäntel | +0,5 bis +0,9 mm | 10 mm Leitung → 10,5–10,9 mm einstellen |
Tipp: Wenn du unsicher bist, drucke zuerst einen kurzen Testclip (1 Klemme). Danach stellst du Kabel-Ø oder Wandstärke fein nach – so bekommst du die perfekte Klemmkraft.
Materialwahl & Drucktipps (FDM/SLS)
- PETG: zäh, temperatur- und schlagfester – guter Allrounder für Montageclips.
- ASA/ABS: für wärmere Umgebungen/Outdoor, gute Stabilität (ASA UV-beständiger).
- PLA: für Prototypen und Innenraum ok, kann bei Wärme nachgeben.
- SLS Nylon (PA12): sehr robust, ideal wenn du „Industrie-Feeling“ willst.
FDM-Empfehlung: Layer 0,2 mm, 3–5 Perimeter, Infill 20–40 %. Den Clip so orientieren, dass die Klemme sauber gedruckt wird (meist „flach“), dann sind die Schraubbereiche stabil und die Klemme federt gut.
Workflow: konfigurieren → STL downloaden → drucken (lassen)
- Kabel messen: Außen-Ø mit Messschieber oder grob mit Maßband bestimmen.

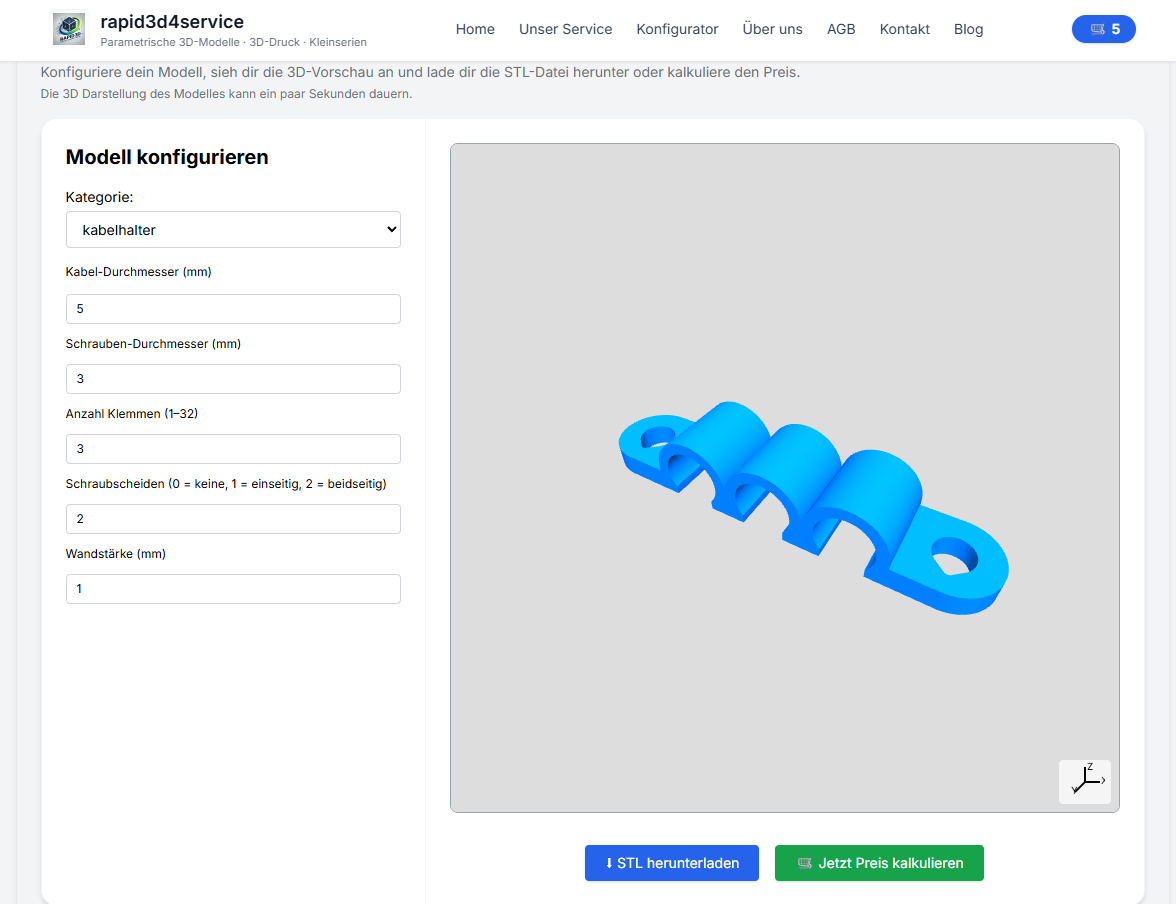

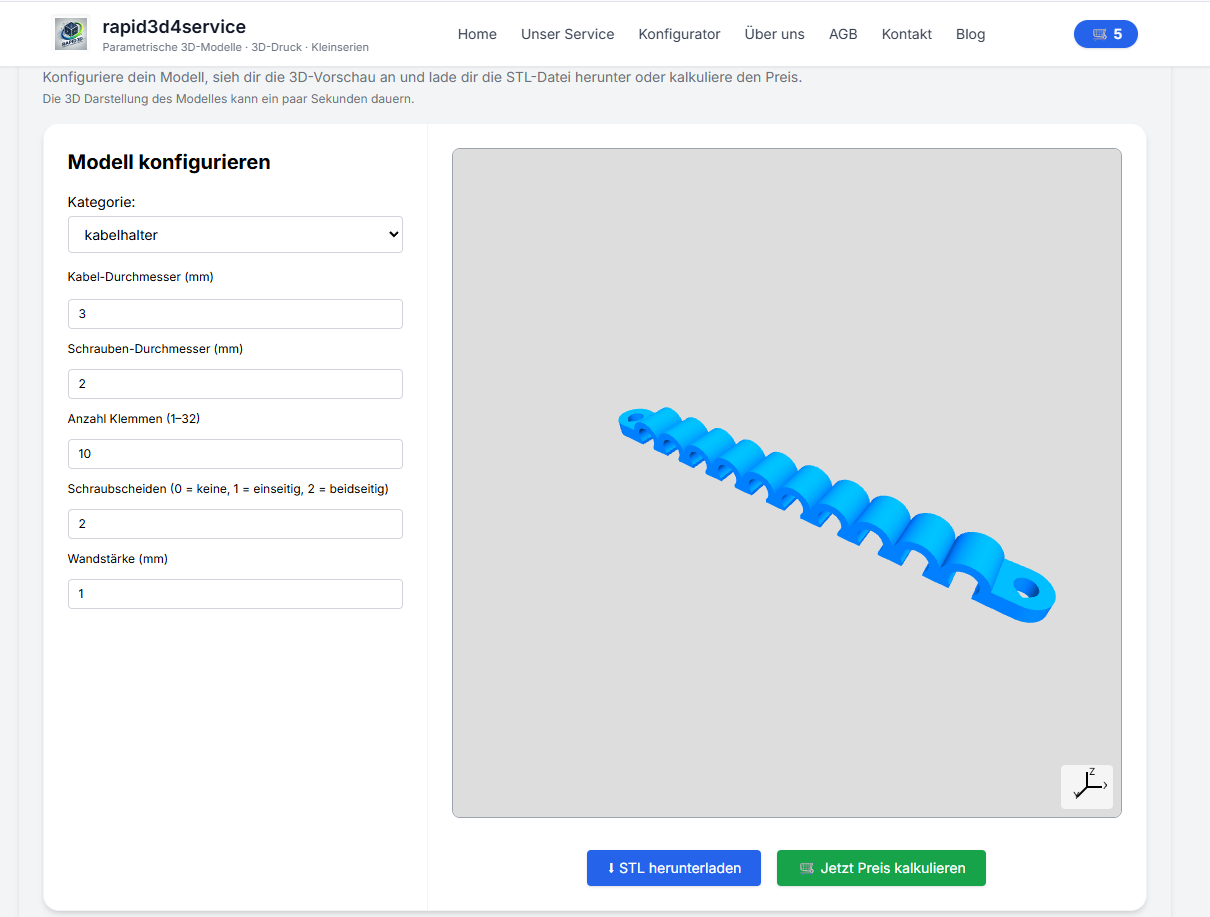

- Im Konfigurator einstellen: Kabel-Ø, Schraube, Klemmenanzahl, Schraubscheiden, Wandstärke.
- STL erzeugen: Vorschau prüfen, dann STL generieren.
- Option A – Download: STL herunterladen und selbst slicen (Bambu/Prusa/Cura).
- Option B – 3D-Druck Service: Material auswählen und professionell fertigen lassen.
Auch gesucht:
Kabelhalter 3D Druck, Kabelclip STL, Kabelmanagement Aluprofil, Kabelklemme drucken, Kabelhalter nach Maß, OpenSCAD parametrisch, STL Download Kabelhalter, Kabelclip Schraubmontage.
FAQ
Warum reicht mir im Konfigurator eine kleine Auswahl an Parametern?
Weil viele technische Details (z. B. Druck-Spiel an Schrauben, kleine Fasen, „druckbare“ Bohrungen) mit sinnvollen Standardwerten bereits zuverlässig funktionieren. So bekommst du schnell ein sauberes Modell, ohne dich durch 15 Regler zu kämpfen.
Welche Schraubscheiden-Option soll ich wählen (0/1/2)?
2 ist am stabilsten (beidseitig), 1 spart Platz/Material und ist gut, wenn die Last einseitig getragen wird. 0 eignet sich, wenn du klebst, nietest oder den Clip anders befestigst.
Kann ich später mehrere Kabeltypen kombinieren?
Für unterschiedliche Kabel-Ø empfiehlt sich je Typ ein eigener Clip (oder ein Set). So bleibt die Klemmkraft pro Leitung optimal und die Montage sieht sauber aus.
