NPT–BSPP Adapter konfigurieren – Unterschied, Kompatibilität & individuelle Gewindegröße

NPT und BSPP: zwei Gewindenormen, die nicht zueinander passen

NPT (National Pipe Thread) ist die in Nordamerika übliche Rohrgewindenorm mit 60°-Flankenwinkel und konischem, selbstdichtendem Profil. BSPP (British Standard Pipe Parallel, auch G-Gewinde genannt) ist die in Europa und weiten Teilen der Welt übliche Norm mit 55°-Flankenwinkel und parallelem, nicht selbstdichtendem Profil, das meist mit O-Ring oder Dichtscheibe abgedichtet wird. Wegen der unterschiedlichen Flankenwinkel und Gewindesteigung passt ein NPT-Außengewinde nicht in ein BSPP-Innengewinde und umgekehrt – ein Adapter ist zwingend erforderlich, um beide Systeme zu verbinden.

Wann braucht man einen NPT-BSPP-Adapter?

Typische Situationen sind US-amerikanisches Equipment mit NPT-Anschlüssen, das an eine europäische Hydraulik- oder Pneumatikanlage mit BSPP/G-Gewinde angeschlossen werden soll, importierte Maschinen oder Messgeräte mit abweichender Gewindenorm, sowie Reparaturen und Umrüstungen an bestehenden Anlagen, bei denen die ursprüngliche Gewindekombination nicht mehr verfügbar ist.

HydraLink: ein Adapter, zwei frei wählbare Innengewinde

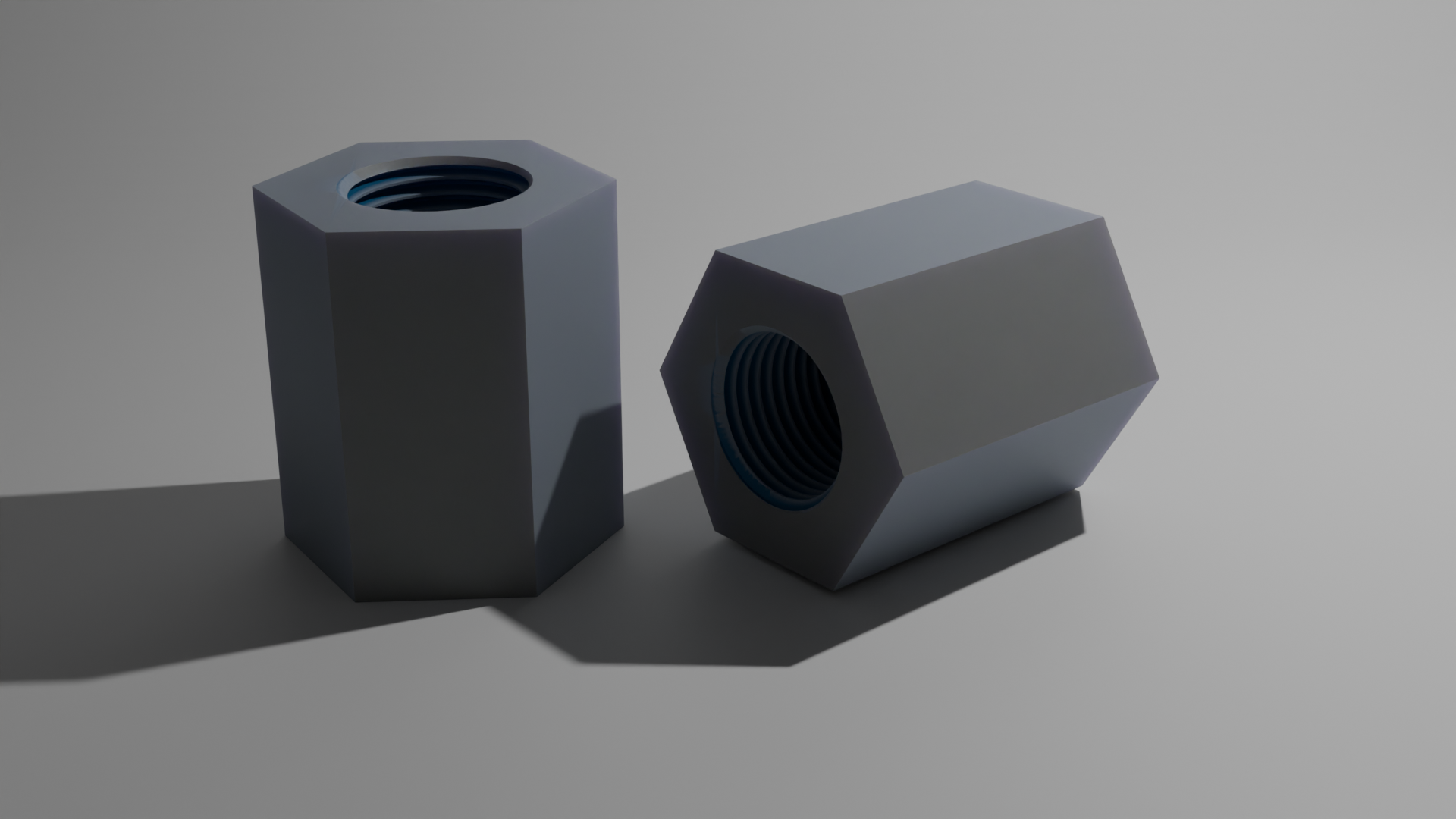

HydraLink ist ein vollständig konfigurierbarer Innengewinde-Adapter für NPT- und BSPP-G-Rohrgewinde. Beide Anschlussseiten lassen sich unabhängig voneinander wählen, wodurch NPT-zu-BSPP-, NPT-zu-NPT- und BSPP-zu-BSPP-Varianten in beliebiger Größenkombination entstehen. Der sechskantige Adapterkörper, die Mindestwandstärke, die erforderliche Eingriffslänge und der durchgehende Medienkanal werden automatisch aus den ausgewählten Gewindegrößen berechnet. NPT wird mit einer normbezogenen Rohrgewindefunktion erzeugt, BSPP als paralleles 55°-Whitworth-Profil mit normbezogener Steigung und Gewindetiefe.

Wie der Konfigurator funktioniert

Sie stellen Gewinde A und Gewinde B unabhängig ein, legen Körperlänge und Wandstärke fest und feintunen bei Bedarf Gewindespiel, Kanal-Sicherheitsabstand und Einführfase. Alle sieben Parameter wirken sich live auf die 3D-Vorschau aus, sodass Sie das fertige Bauteil vor der Bestellung genau prüfen können.

Typische Einsatzbereiche

Das Modell eignet sich für Prototypen, Vorrichtungen, Demonstratoren und individuell geprüfte Anwendungen im Bereich Hydraulik und Pneumatik – etwa zum schnellen Testaufbau, für Sondermaße, Reparaturen oder Montagehilfen, bei denen ein normgerechtes Metallbauteil nicht zwingend erforderlich ist.

Welches Material für den NPT-BSPP-Adapter?

PLA eignet sich für Muster und einfache Bauteile, PETG für robustere Anwendungen und ASA für den Außenbereich oder höhere Temperaturbelastung. Entscheidend für die Materialwahl sind Belastung, Toleranz und Druckrichtung des jeweiligen Bauteils.

FAQ

Sind NPT- und BSPP-Gewinde direkt kompatibel?

Nein. NPT hat einen 60°-Flankenwinkel und ist konisch, BSPP hat einen 55°-Flankenwinkel und ist parallel – beide Normen benötigen zwingend einen Adapter.

Kann ich auch zwei NPT- oder zwei BSPP-Gewinde in unterschiedlicher Größe kombinieren?

Ja. Gewinde A und Gewinde B werden unabhängig voneinander gewählt, sodass auch NPT-NPT- oder BSPP-BSPP-Reduzieradapter möglich sind.

Wird die STL aus meinen Eingaben erzeugt?

Ja. Die STL wird aus den eingegebenen Parametern generiert und nach der Konfiguration für Download oder Bestellung bereitgestellt.

Kann ich den Adapter als STL herunterladen oder direkt drucken lassen?

Ja. Nach der Konfiguration können Sie das Modell für den STL-Download nutzen oder den 3D-Druck direkt bestellen.

Muss ich Maße und Toleranzen vor der Bestellung prüfen?

Ja, bitte Maße vor der Bestellung prüfen. Passung, Stabilität und Toleranzen hängen von Material und Druckeinstellungen ab.
