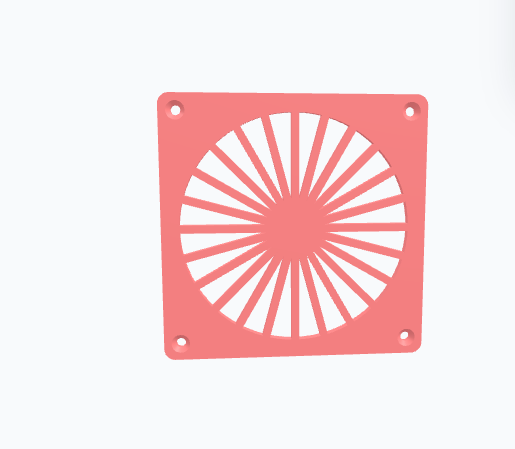

PC Lüftergitter nach Maß konfigurieren – Schutzgitter für 80, 92, 120 und 140 mm Lüfter
Erstellen Sie ein individuelles PC Lüftergitter mit passender Lüftergröße, Lochabstand, Streben, Senkung, Rahmen und Ring – direkt online als parametrisierbares 3D-Modell.
PC Lüftergitter nach Maß konfigurieren
Ein PC Lüftergitter schützt Lüfterblätter vor Kabeln, Fingern und Fremdkörpern. Gleichzeitig kann es das Design eines PC-Gehäuses, Servers, NAS oder Elektronikprojekts deutlich aufwerten. Mit dem parametrischen Konfigurator können Sie ein individuelles Lüftergitter für gängige Lüftergrößen wie 80 mm, 92 mm, 120 mm und 140 mm erstellen.
Für welche Anwendungen eignet sich das Lüftergitter?
Das maßgefertigte Lüftergitter eignet sich für PC-Gehäuse, Server, Netzteile, NAS-Systeme, DIY-Gehäuse, Elektronikboxen und Maker-Projekte. Besonders praktisch ist es, wenn ein Standardgitter nicht passt oder ein bestimmtes Design, eine andere Strebenanzahl oder ein spezieller Lochabstand benötigt wird.
Wichtige Parameter einfach erklärt
Lüftergröße
Die Lüftergröße bestimmt die Außenabmessung des Gitters. Typische Werte sind 80, 92, 120 oder 140 mm.
Lochabstand
Der Lochabstand beschreibt den Abstand zwischen den Befestigungsbohrungen. Bei einem 120-mm-Lüfter liegt dieser häufig bei etwa 105 mm.
Dicke und Rahmen
Die Dicke beeinflusst die Stabilität des Lüftergitters. Der Rahmen bestimmt, wie breit der äußere Rand ausgeführt wird.
Bohrungsdurchmesser und Senkung
Über den Bohrungsdurchmesser legen Sie fest, welche Schrauben passen. Mit einer Senkung können Schraubenköpfe sauber im Gitter verschwinden.
Streben und Ring
Die Anzahl und Breite der Streben beeinflussen Schutzwirkung, Luftdurchlass und Optik. Ein zusätzlicher Ring kann das Gitter stabiler machen und für ein klassisches Lüftergitter-Design sorgen.
Beispiel für ein 120-mm-Lüftergitter
Ein typischer Startwert für einen 120-mm-Lüfter ist: Lüftergröße 120 mm, Lochabstand 105 mm, Dicke 4 mm, Rahmen 8 mm, Bohrung 4,3 mm, Senkung 8,5 mm, Senkungstiefe 2 mm, 12 Streben und 3,5 mm Strebenbreite.
Warum ein Lüftergitter parametrisch erstellen?
Bei vielen Projekten passen Standardteile nicht exakt. Mit einem parametrischen Modell können Sie Maße, Bohrungen, Streben und Design direkt an Ihr Gehäuse anpassen. Danach lässt sich das Modell als STL herunterladen oder für den 3D-Druck vorbereiten.
Jetzt PC Lüftergitter konfigurieren
Öffnen Sie den Konfigurator, passen Sie Lüftergröße, Lochabstand, Bohrungen, Streben und Rahmen an und erstellen Sie Ihr individuelles PC Lüftergitter als 3D-Modell.
