⚙️ Pumpenimpeller und Pumpenlaufrad nach Maß online konfigurieren

Das originale Pumpenlaufrad ist gebrochen, verschlissen oder nicht mehr erhältlich? Mit dem parametrischen Pumpenimpeller von MachDeinTeil erstellen Sie ein individuell angepasstes, halboffenes Laufrad direkt im Browser – ohne CAD-Kenntnisse. Einstellbar sind Außendurchmesser, Grundscheibendicke, Schaufelanzahl, Schaufelhöhe, Schaufelkrümmung und D-Wellen-Durchmesser. Anschließend können Sie die STL herunterladen oder den 3D-Druck bestellen.

Was ist ein Pumpenimpeller?

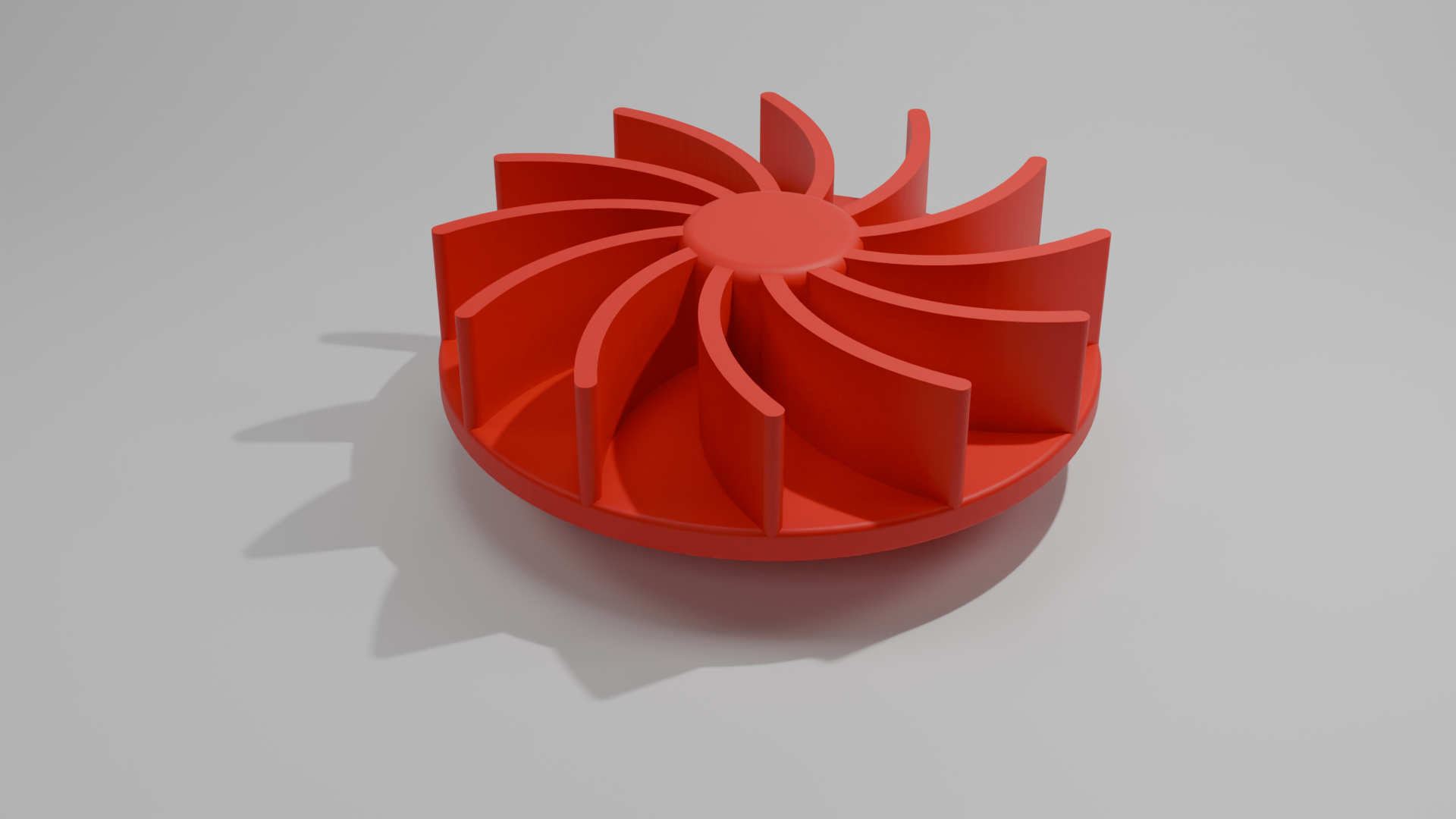

Ein Pumpenimpeller – auch Pumpenlaufrad, Pumpenrad oder Rotor genannt – ist das rotierende Bauteil einer Kreisel- oder Flüssigkeitspumpe. Die Schaufeln übertragen die Energie der Motorwelle auf Wasser, Öl, Kühlmittel oder andere Flüssigkeiten. Das Modell ist halboffen aufgebaut: rückseitige Grundscheibe, zentrale Nabe und nach vorne offene, gekrümmte Schaufeln.

Wann lohnt sich ein individuelles Pumpenlaufrad?

Ein konfigurierbares Pumpenrad ist besonders interessant, wenn das Originalteil gebrochen ist, die Wellenaufnahme ausgeschlagen ist, der Hersteller keine Ersatzteile mehr liefert oder ein vorhandenes Pumpengehäuse mit einer D-Welle kombiniert werden soll. Typische Anwendungen sind kleine Wasserpumpen, Ölpumpen, Kühlmittelpumpen, Kreiselpumpen, Aquarium- und Umwälzpumpen sowie Modellbaupumpen.

Echte Suchintentionen

Viele Nutzer suchen nicht allgemein nach Pumpentechnik, sondern nach einer konkreten Reparaturlösung. Wichtige Suchanfragen sind: Pumpenlaufrad Ersatzteil, Pumpenimpeller nach Maß, Wasserpumpe Impeller Ersatzteil, Ölpumpe Laufrad, Pumpenrad D-Welle, Impeller 8 mm D-Welle, Pumpenrad selber bauen, Pumpenimpeller 3D drucken und Pumpenlaufrad STL.

Welche Parameter lassen sich einstellen?

Der Konfigurator verwendet sechs zentrale Eingaben. Der Außendurchmesser bestimmt das radiale Maß im Pumpengehäuse. Die Grundscheibendicke beeinflusst Steifigkeit und axialen Platzbedarf. Die Schaufelanzahl wirkt auf Strömung und Laufruhe. Die Schaufelhöhe bestimmt den axialen Förderkanal. Die Schaufelkrümmung legt Geometrie und vorgesehene Drehrichtung fest. Der D-Wellen-Durchmesser definiert die rückseitige formschlüssige Aufnahme.

Pumpenimpeller mit D-Wellenaufnahme

D-Wellen werden häufig bei kleinen Gleichstrom- und Pumpenmotoren eingesetzt. Die abgeflachte Seite überträgt Drehmoment besser als eine rein runde Bohrung. Messen Sie größten Wellendurchmesser, D-Fläche, Einstecktiefe und verfügbares axiales Spiel. Das Modell ergänzt automatisch eine kleine Fertigungstoleranz und eine Einführfase.

So messen Sie den Originalimpeller

Messen Sie Außendurchmesser, Gesamthöhe, Grundscheibendicke, Schaufelhöhe, Schaufelanzahl, Krümmung und Wellenaufnahme. Prüfen Sie außerdem radiales und axiales Spiel zum Pumpengehäuse. Eine ausgeschlagene alte Bohrung ist keine zuverlässige Referenz für den ursprünglichen Wellendurchmesser – messen Sie die Welle direkt.

Schaufelkrümmung und Drehrichtung

Das Vorzeichen des Krümmungswinkels spiegelt die Schaufelgeometrie. Eine falsche Kombination aus Schaufelkrümmung und Motorlaufrichtung kann Fördermenge und Druckentwicklung stark reduzieren. Übernehmen Sie bei einem Ersatzteil möglichst die Orientierung des Originals und dokumentieren Sie die Blickrichtung eindeutig.

Einfluss der Schaufelanzahl

Mehr Schaufeln bedeuten nicht automatisch mehr Leistung. Die Schaufelanzahl beeinflusst Strömungskanäle, Lastverteilung, Geräusch und Motorbelastung. Für ein Ersatzteil sollte zunächst die Anzahl des Originals verwendet werden. Änderungen sind als Prototypenversuch zu betrachten.

Halboffener Impeller: Vorteile und Grenzen

Halboffene Laufräder sind gut 3D-druckbar und leicht zu kontrollieren. Sie reagieren jedoch stärker auf den axialen Spalt zum Gehäusedeckel und besitzen andere hydraulische Eigenschaften als vollständig geschlossene Impeller. Das Modell ist daher nicht automatisch ein direkter Ersatz für jede Pumpenkonstruktion.

Online konfigurieren statt CAD zeichnen

Nabe, Schaufeldicke, Rundungen, Verschmelzungen, Frontwand, D-Bohrung, Toleranz und Einführfase werden automatisch berechnet. Dadurch reduziert sich die Konstruktion auf sechs verständliche Werte. Die 3D-Vorschau hilft bei der Kontrolle vor STL-Download oder Druckauftrag.

Materialwahl

PLA eignet sich vor allem für Maßproben. PETG kann für kontrollierte Wasserprototypen sinnvoll sein. ASA und ABS bieten mehr Temperaturbeständigkeit. Nylon und technische Filamente können mechanisch interessant sein, benötigen aber sorgfältige Verarbeitung. Medienbeständigkeit, Temperatur, Drehzahl und Schichthaftung müssen immer separat geprüft werden.

Ist der Impeller für Öl geeignet?

Das hängt von Ölart, Additiven, Temperatur, Einwirkzeit und Filament ab. Motoröl, Hydrauliköl, Schneidöl und Pflanzenöl sind chemisch nicht gleich. Prüfen Sie das Materialdatenblatt und führen Sie vor dem Einsatz einen Medienversuch mit einem gedruckten Prüfkörper durch.

Auswuchtung und Drehzahl

Gedruckte Impeller können durch Naht, Extrusionsschwankungen, Verzug oder Nacharbeit Unwucht besitzen. Beginnen Sie Tests mit niedriger Drehzahl und geschlossenem Schutzgehäuse. Bei höheren Drehzahlen ist eine fachgerechte statische und dynamische Auswuchtung erforderlich.

Druckrichtung und Festigkeit

Die Grundscheibe bietet eine natürliche Druckauflage. Mehrere Außenwände, saubere Schichthaftung und ein geeignetes Material sind häufig wichtiger als extrem hoher Infill. Nach dem Druck müssen Rundlauf, Bohrung, Schaufeln und mögliche Stützreste kontrolliert werden.

Förderleistung realistisch bewerten

Die tatsächliche Förderleistung hängt nicht nur vom Impeller ab, sondern auch von Pumpengehäuse, Einlass, Auslass, Spalten, Drehzahl, Medium, Ansaughöhe und Leitungswiderständen. Der Konfigurator erzeugt eine anpassbare Geometrie, ersetzt aber keine hydraulische Berechnung oder Leistungsprüfung.

Wann sollte kein gedruckter Impeller eingesetzt werden?

Nicht ungeprüft verwenden bei hohen oder unbekannten Drehzahlen, hohem Druck, heißen, giftigen oder leicht entzündlichen Medien, Kraftstoffen, sicherheitskritischen Kühlkreisläufen sowie medizinischen oder lebensmitteltechnischen Anwendungen. Dafür sind berechnete, geprüfte und zugelassene Bauteile erforderlich.

FAQ: Pumpenimpeller und Pumpenlaufräder

Kann ich ein Pumpenlaufrad als Ersatzteil konfigurieren?

Ja. Das Modell ist für geometrische Ersatzteile, Reparaturen und Prototypen gedacht. Die Funktion muss an der realen Pumpe geprüft werden.

Welche Maße kann ich einstellen?

Außendurchmesser, Grundscheibendicke, Schaufelanzahl, Schaufelhöhe, Schaufelkrümmung und D-Wellen-Nenndurchmesser.

Kann ich einen Impeller für eine Wasserpumpe erstellen?

Ja, wenn Geometrie, Welle und Gehäusespiel passen. Material, Drehzahl, Auswuchtung und Förderleistung müssen geprüft werden.

Kann ich einen Ölpumpen-Impeller konfigurieren?

Geometrisch ja. Die Eignung hängt von Ölart, Temperatur, Belastung und chemischer Beständigkeit des Materials ab.

Was ist eine D-Welle?

Eine runde Welle mit abgeflachter Seite. Der Flachbereich verbessert die formschlüssige Drehmomentübertragung.

Wie bestimme ich die Drehrichtung?

Vergleichen Sie Motorlaufrichtung und Originalkrümmung aus derselben Blickrichtung. Das Vorzeichen spiegelt die Schaufeln.

Wie viele Schaufeln sind sinnvoll?

Für Ersatzteile zunächst die Originalanzahl übernehmen. Änderungen beeinflussen Strömung, Motorlast und Laufruhe.

Muss ein gedruckter Impeller ausgewuchtet werden?

Bei höheren Drehzahlen unbedingt. Auch bei niedrigen Drehzahlen sollten Rundlauf und Vibration geprüft werden.

Welches Material ist geeignet?

Das hängt vom Medium ab. PETG, ASA, ABS, Nylon oder technische Filamente können je nach Anwendung geeignet sein.

Kann ich PLA verwenden?

Für Maßproben ja. Für Wärme, Dauerfeuchtigkeit oder hohe Drehzahlen ist PLA häufig ungeeignet.

Kann ich die STL herunterladen?

Ja. Die STL wird aus Ihren Eingaben erzeugt und kann in gängigen Slicern verwendet werden.

Kann ich den Impeller drucken lassen?

Ja. Nach der Konfiguration kann der Druck-Bestellprozess gestartet werden.

Wie viel Gehäusespiel ist nötig?

Übernehmen Sie möglichst das Originalspiel und berücksichtigen Sie Drucktoleranzen, Wärmeausdehnung und Wellenbewegung.

Ist der Impeller für hohe Drehzahlen zertifiziert?

Nein. Es handelt sich nicht um ein zertifiziertes Hochdrehzahl-, Druck- oder Sicherheitsbauteil.

Kann die Förderleistung vorab garantiert werden?

Nein. Dafür werden zusätzlich Gehäuse, Drehzahl, Medium, Spalte und Leitungswiderstände benötigt.
