Reverse Engineering & Flächenrückführung – aus 3D-Scan, STL oder Mesh ein CAD-Modell erstellen
Sie haben nur einen 3D-Scan, eine STL-Datei, ein Mesh oder eine Punktewolke – aber kein bearbeitbares CAD-Modell? Genau hier kommt Reverse Engineering ins Spiel. Durch professionelle Flächenrückführung entstehen aus Scan-Daten präzise CAD-Modelle, die für Konstruktion, Fertigung, Simulation, Ersatzteile und Produktentwicklung genutzt werden können.
Ob STL zu CAD, Mesh zu CAD, 3D-Scan zu STEP oder Scan zu CAD-Modell: wir unterstützen bei der digitalen Rekonstruktion von Bauteilen für Industrie, Maschinenbau, Reparatur, Prototypen und 3D-Druck.
Was ist Reverse Engineering?
Reverse Engineering bedeutet, dass ein bereits vorhandenes Bauteil digital analysiert und rekonstruiert wird. Anders als bei einer klassischen Neukonstruktion beginnt man also nicht mit einer Idee am CAD-Arbeitsplatz, sondern mit einem existierenden Teil, einem Scan, einer STL-Datei oder einem Mesh.
Ziel ist es, aus diesen Daten ein präzises, nutzbares und bearbeitbares CAD-Modell zu erstellen. Dieses Modell kann anschließend als STEP, STP, IGES oder in einem anderen abgestimmten Format bereitgestellt werden.
Reverse Engineering wird besonders dann benötigt, wenn:
- keine Original-CAD-Daten mehr vorhanden sind,
- ein Ersatzteil nachgebaut werden muss,
- ein vorhandenes Bauteil optimiert werden soll,
- ein Scan in ein bearbeitbares Konstruktionsmodell umgewandelt werden soll,
- ein vorhandenes Produkt digitalisiert werden soll.

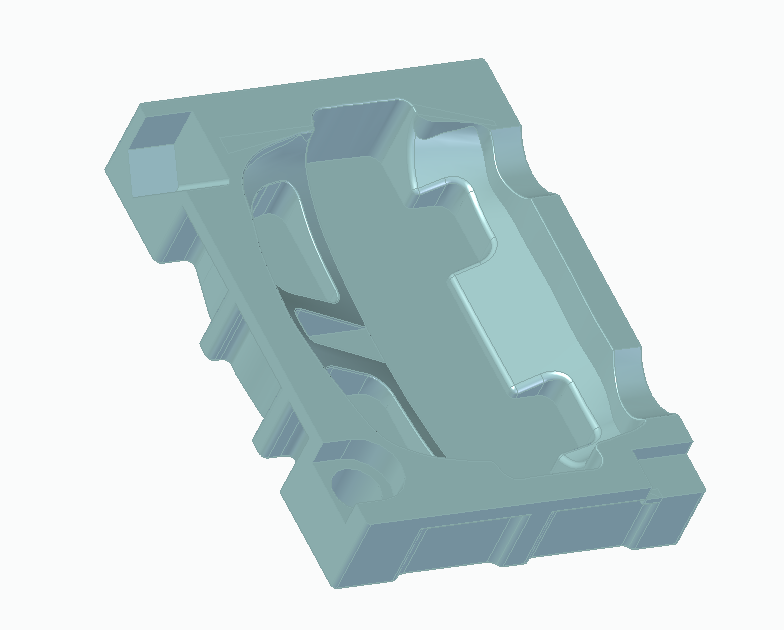

Was ist Flächenrückführung?
Die Flächenrückführung ist ein zentraler Teil des Reverse Engineering. Dabei werden unstrukturierte oder polygonale Daten – zum Beispiel aus einer STL-Datei, einem Mesh oder einem 3D-Scan – in definierte technische Flächen umgewandelt.
Eine STL besteht nur aus vielen kleinen Dreiecken. Diese Geometrie ist für den 3D-Druck oft ausreichend, aber für technische Konstruktion, Maßänderungen, parametrische Bearbeitung oder saubere Weiterentwicklung nur eingeschränkt geeignet. Durch Flächenrückführung entstehen dagegen mathematisch beschriebene NURBS-Flächen oder andere CAD-taugliche Geometrien.
Das bedeutet konkret:
- aus STL zu CAD wird ein bearbeitbares Modell,
- aus Mesh zu CAD entsteht eine technische Grundlage für Konstruktion,
- aus 3D-Scan zu CAD wird ein Modell für Fertigung, Prüfung oder Optimierung.
Vorteile von Reverse Engineering und Flächenrückführung
Reverse Engineering lohnt sich immer dann, wenn ein Bauteil existiert, aber die konstruktiven Daten fehlen oder nicht weiterverwendbar sind. Die wichtigsten Vorteile:
Technische Vorteile
- CAD-Daten aus bestehenden Teilen erzeugen
- STL, Mesh oder Scan in STEP / IGES umwandeln
- Bauteile präzise analysieren und weiterentwickeln
- Geometrien für Konstruktion und Fertigung nutzbar machen
Praktische Vorteile
- Ersatzteile nachbauen, wenn keine Daten mehr existieren
- Alte Komponenten digitalisieren
- Produkte verbessern oder anpassen
- Scan-Daten professionell auswerten lassen
Was kann man mit Reverse Engineering machen?
Viele suchen bei Google nach Begriffen wie Ersatzteil nachbauen, STL in STEP umwandeln, 3D-Scan in CAD umwandeln oder Mesh zu CAD konvertieren. Genau dafür wird Reverse Engineering eingesetzt.
- Ersatzteile rekonstruieren: Wenn kein Herstellerteil mehr verfügbar ist
- Maschinenbau: Bestehende Komponenten digitalisieren und dokumentieren
- Automobilbereich: Alte oder schwer verfügbare Bauteile nachkonstruieren
- Produktentwicklung: Vorhandene Formen übernehmen und weiterentwickeln
- 3D-Druck: Scan-Daten in technisch nutzbare Modelle überführen
- Qualität und Prüfung: Geometrien auswerten und mit Zielmaßen vergleichen
- Werkzeug- und Formenbau: Bestehende Geometrien reproduzieren
Welche Daten werden für Reverse Engineering benötigt?
Für eine Anfrage sind nicht immer perfekte Daten notwendig. Schon eine gute STL-Datei, ein brauchbarer 3D-Scan oder ein Mesh kann ausreichen. Typische Eingabedaten sind:
- STL-Datei
- OBJ-Datei
- PLY-Datei
- 3D-Scan-Daten
- Mesh-Dateien
- Punktewolken
- Fotos mit Referenzmaßen
- Zeichnungen oder Maßangaben, falls vorhanden
Je besser und vollständiger die Ausgangsdaten, desto effizienter lässt sich das gewünschte CAD-Modell erzeugen. Auch unvollständige Daten können aber oft sinnvoll ausgewertet und ergänzt werden.
Was erhält der Kunde am Ende?
Das Ziel ist nicht nur eine visuelle Rekonstruktion, sondern ein technisch nutzbares Ergebnis. Je nach Projekt kann das Ergebnis zum Beispiel sein:
- CAD-Modell als STEP / STP
- CAD-Modell als IGES
- technisch bereinigte Flächenmodelle
- Geometrie zur Weiterbearbeitung in CAD-Systemen
- Daten für Konstruktion, Fertigung oder 3D-Druck
So läuft eine Anfrage ab
- Datei hochladen: STL, Scan, Mesh, Punktewolke oder Bilder senden
- Prüfung der Daten: Geometrie, Qualität und Aufwand bewerten
- Angebot erhalten: in der Regel innerhalb von 24 Stunden
- Freigabe: nach Bestätigung beginnt die Bearbeitung
- Lieferung: CAD-Daten im abgestimmten Format
Jetzt Reverse Engineering anfragen
Laden Sie Ihre STL-, Mesh- oder Scan-Datei bequem über unser Formular hoch. Sie erhalten in der Regel innerhalb von 24 Stunden ein Angebot.
Für wen ist Reverse Engineering interessant?
Der Service ist interessant für Unternehmen, Werkstätten und Privatkunden, die bestehende Bauteile digital nutzbar machen wollen.
- Maschinenbau
- Instandhaltung und Reparatur
- Automotive
- Werkzeugbau
- Produktentwicklung
- 3D-Druck und Prototyping
- Privatkunden mit Ersatzteilbedarf
FAQ – Reverse Engineering & Flächenrückführung
Kann jede STL-Datei in ein CAD-Modell umgewandelt werden?
Grundsätzlich sehr oft ja, allerdings hängt der Aufwand stark von der Qualität, Vollständigkeit und Komplexität der Geometrie ab. Einfache technische Teile lassen sich meist schneller rekonstruieren als organische oder stark beschädigte Formen.
Was ist der Unterschied zwischen STL und CAD?
Eine STL beschreibt die Oberfläche über viele Dreiecke und ist hauptsächlich für den 3D-Druck gedacht. Ein CAD-Modell ist konstruktiv aufgebaut, technisch bearbeitbar und für Änderungen, Fertigung und Weiterentwicklung deutlich besser geeignet.
Welche Formate können geliefert werden?
Häufig liefern wir STEP, STP oder IGES. Je nach Anwendung können weitere CAD-kompatible Formate abgestimmt werden.
Wie schnell bekomme ich ein Angebot?
Nach dem Upload Ihrer Daten über das Anfrageformular erhalten Sie in der Regel innerhalb von 24 Stunden ein Angebot.
Wann lohnt sich Reverse Engineering besonders?
Besonders sinnvoll ist Reverse Engineering bei fehlenden CAD-Daten, bei nicht mehr verfügbaren Ersatzteilen, bei der Digitalisierung bestehender Bauteile und immer dann, wenn ein Scan technisch weiterverarbeitet werden soll.
Jetzt Reverse Engineering anfragen
Sie haben bereits eine STL-Datei, einen 3D-Scan, ein Mesh oder Fotos mit Maßen? Dann senden Sie Ihre Daten jetzt über das Formular. In der Regel erhalten Sie innerhalb von 24 Stunden ein Angebot.
