Zahnrad mit individueller Wellenaufnahme konfigurieren – Bohrung, D-Welle, Passfedernut, Vierkant oder Sechskant

Zahnrad mit passender Wellenaufnahme online konfigurieren

Ein Zahnrad ist nur dann funktionsfähig, wenn es sicher auf der Welle sitzt. Deshalb bietet unser Zahnrad-Konfigurator verschiedene Arten der Wellenaufnahme. Neben einer einfachen Rundbohrung können Sie auch eine abgeflachte D-Welle, eine Passfedernut, einen Innenvierkant oder einen Innensechskant konfigurieren. Dadurch eignet sich der Konfigurator sowohl für Reparaturen als auch für Neuentwicklungen.

Welche Wellenaufnahme ist die richtige?

Bohrung (Rundbohrung)

Die klassische Bohrung eignet sich für Wellen, die zusätzlich mit Madenschrauben, Klemmnaben oder Presssitzen befestigt werden.

D-Welle (abgeflachte Bohrung)

Bei einer D-Welle besitzt die Bohrung eine abgeflachte Seite. Dadurch wird das Drehmoment sicher übertragen und ein Verdrehen des Zahnrads reduziert. Diese Bauform findet sich häufig in Elektromotoren, Getrieben und Haushaltsgeräten.

Passfedernut

Für höhere Drehmomente eignet sich eine Passfedernut. Die Kraft wird über eine Passfeder zwischen Welle und Zahnrad übertragen. Diese Lösung wird häufig im Maschinenbau und in Industrieanlagen eingesetzt.

Innenvierkant

Ein Innenvierkant ermöglicht eine formschlüssige Verbindung auf Vierkantwellen. Typische Anwendungen sind Verstellmechanismen, Antriebe und Sondermaschinen.

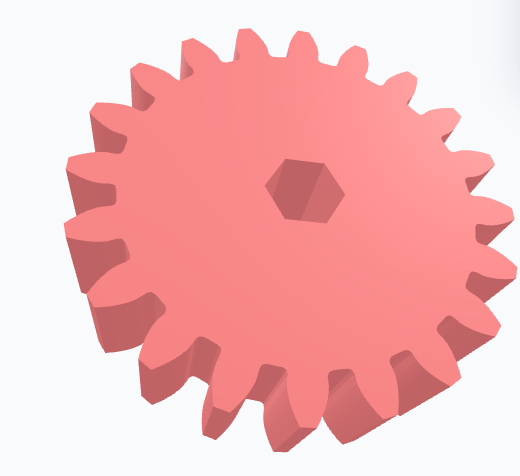

Innensechskant

Der Innensechskant eignet sich für Sechskantwellen und Spezialanwendungen, bei denen eine hohe Drehmomentübertragung bei einfacher Montage gefordert wird.

Weitere Parameter des Konfigurators

Neben der Wellenaufnahme können Sie die Anzahl der Zähne, den Zahnmodul, die Zahnbreite sowie optionale Absätze individuell festlegen. Dadurch entsteht ein Zahnrad, das exakt zu Ihrer Welle und Ihrem Antrieb passt.

Typische Einsatzgebiete

• Ersatzzahnräder für Maschinen
• 3D-Druck von Sonderzahnrädern
• Robotik und Modellbau
• Fördertechnik
• Automatisierungstechnik
• DIY- und Maker-Projekte

Warum ein parametrischer Zahnrad-Konfigurator?

Standardzahnräder besitzen häufig nicht die benötigte Bohrung oder Wellenaufnahme. Mit unserem Konfigurator kombinieren Sie Zahngeometrie und Wellenaufnahme in einem Modell. Das spart Nacharbeit und ermöglicht den direkten Einsatz des Zahnrads.

Jetzt Zahnrad konfigurieren

Wählen Sie Zahnzahl, Modul, Zahnbreite und die passende Wellenaufnahme. Anschließend können Sie das Modell als STL-Datei herunterladen oder direkt den 3D-Druck berechnen lassen.

FAQ

Welche Wellenaufnahme eignet sich für Elektromotoren?

Bei kleinen Elektromotoren wird häufig eine D-Welle verwendet.

Wann sollte ich eine Passfedernut verwenden?

Eine Passfedernut empfiehlt sich bei höheren Drehmomenten und industriellen Anwendungen.

Kann ich ein Zahnrad mit Innenvierkant konfigurieren?

Ja. Der Konfigurator unterstützt Innenvierkant als Wellenaufnahme.

Gibt es auch einen Innensechskant?

Ja. Auch Innensechskant-Wellenaufnahmen können direkt parametrisch erzeugt werden.
