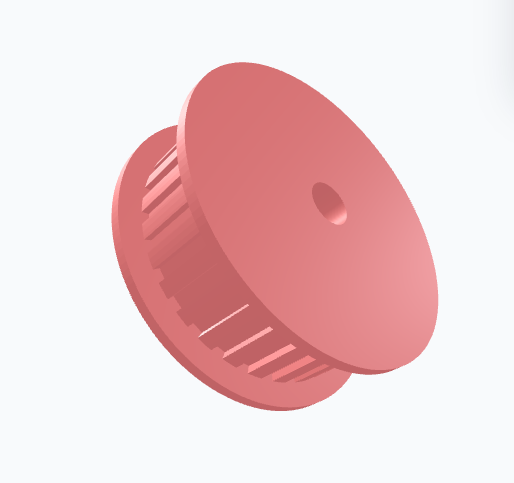

Zahnriemenrad nach Maß konfigurieren – Riemenscheibe online berechnen und als STL erstellen

Zahnriemenrad online konfigurieren

Zahnriemenräder sorgen für eine schlupffreie Kraftübertragung und werden in Maschinenbau, Robotik, CNC-Anlagen, 3D-Druckern und Automatisierungstechnik eingesetzt. Mit unserem parametrischen Konfigurator erstellen Sie innerhalb weniger Minuten ein individuelles Zahnriemenrad oder eine Riemenscheibe nach Ihren Anforderungen.

Die wichtigsten Parameter erklärt

Zahnzahl

Die Anzahl der Zähne bestimmt zusammen mit der Riementeilung den Teilkreisdurchmesser und damit die Übersetzung des Antriebs. Größere Zahnzahlen erzeugen größere Riemenscheiben.

Riementeilung

Die Riementeilung muss exakt zum verwendeten Zahnriemen passen. Typische Teilungen sind beispielsweise GT2, HTD oder T-Profile. Zahnriemen und Zahnriemenrad müssen immer dieselbe Teilung besitzen.

Riemenbreite

Die Breite richtet sich nach dem eingesetzten Zahnriemen. Das Zahnriemenrad sollte mindestens die gleiche Breite besitzen wie der verwendete Riemen.

Wellenaufnahme

Je nach Antrieb können verschiedene Wellenaufnahmen gewählt werden. Zur Verfügung stehen Rundbohrung, D-Welle mit abgeflachter Bohrung sowie eine Passfedernut für höhere Drehmomente.

Außendurchmesser

Der Außendurchmesser ergibt sich aus Zahnzahl und Teilung und beeinflusst den verfügbaren Bauraum sowie die Umfangsgeschwindigkeit.

Flansch

Ein einfacher oder doppelter Flansch verhindert das seitliche Wandern des Zahnriemens und erhöht die Betriebssicherheit.

Zahnnuttiefe

Die Nutgeometrie sorgt dafür, dass der Zahnriemen sauber in die Verzahnung eingreift. Die richtige Zahnnuttiefe verbessert den Lauf und reduziert den Verschleiß.

Typische Einsatzgebiete

• CNC-Fräsen
• 3D-Drucker
• Robotik
• Fördertechnik
• Automatisierungstechnik
• Sondermaschinenbau
• DIY- und Maker-Projekte

Warum ein parametrisches Zahnriemenrad?

Standard-Riemenscheiben besitzen häufig nicht die gewünschte Zahnzahl oder Wellenaufnahme. Mit unserem Konfigurator kombinieren Sie Zahnzahl, Riementeilung, Flansch und Wellenaufnahme in einem Modell und erhalten ein Zahnriemenrad, das exakt zu Ihrem Antrieb passt.

STL herunterladen oder direkt fertigen lassen

Nach der Konfiguration können Sie Ihr Zahnriemenrad als STL-Datei herunterladen oder direkt einen professionellen 3D-Druck bestellen. Dadurch lassen sich auch Einzelstücke und Sondergrößen wirtschaftlich herstellen.

FAQ

Welche Riementeilung muss ich wählen?

Die Teilung muss immer exakt dem verwendeten Zahnriemen entsprechen.

Wann benötige ich einen Flansch?

Flansche verhindern das seitliche Abrutschen des Zahnriemens und werden besonders bei längeren Antrieben empfohlen.

Welche Wellenaufnahme ist die richtige?

Für kleine Antriebe reicht häufig eine Rundbohrung oder D-Welle. Höhere Drehmomente werden meist mit einer Passfedernut übertragen.

Kann ich das Zahnriemenrad als STL herunterladen?

Ja. Nach der Konfiguration steht das Modell als STL-Datei zur Verfügung oder kann direkt für den 3D-Druck bestellt werden.

Jetzt Zahnriemenrad konfigurieren

Definieren Sie Zahnzahl, Riementeilung, Wellenaufnahme und Flansch und erstellen Sie Ihr individuelles Zahnriemenrad in wenigen Minuten.
