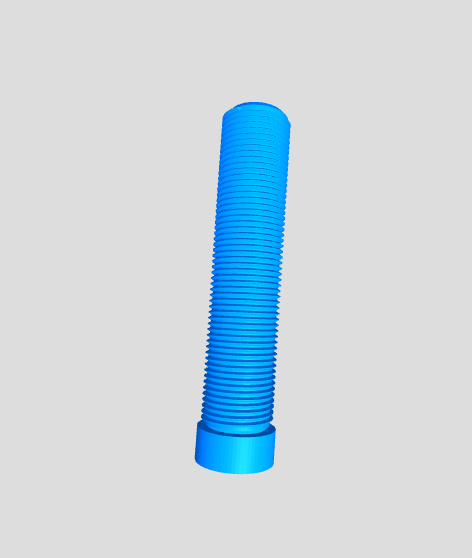

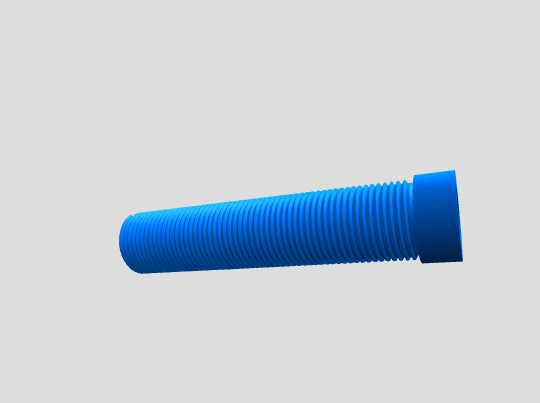

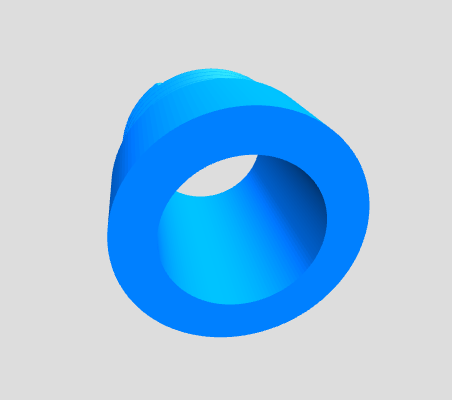

Hohlspindel mit Aussengewinde (BSPP G) und Rundkopf

Diese Hohlspindel ist eine durchgehend hohle Gewindespindel mit BSPP (G) Aussengewinde und einem runden Griffkopf. Sie eignet sich fuer technische Anwendungen, bei denen ein Rohrgewinde benoetigt wird, aber innen eine Durchgangsbohrung fuer Luft, Fluessigkeit, Kabel oder eine Zugstange frei bleiben soll. Parametrisierung: 1) Gewinde-Code (BSPP G): Waehlt die gaengige Rohrgewinde-Groesse (z.B. G1/4, G1/2, G5/8, G3/4). 2) Gewindelaenge (mm): Laenge des Aussengewindes. Wird technisch korrekt auf volle Gewindegaenge gerundet. 3) Kopfhoehe (mm): Hoehe des runden Kopfes (Griffbereich) oberhalb des Gewindes. 4) Kopf-Durchmesser (mm): Durchmesser des runden Griffkopfes fuer bessere Handhabung. 5) Durchgangsloch (mm): Innenbohrung durch das gesamte Teil. Bei Eingabe von 0 wird der Durchmesser automatisch so berechnet, dass eine ausreichende Wandstaerke im Gewindebereich erhalten bleibt. Typische Anwendungen: - Hohle Gewindespindel als Handgriff oder Verlaengerung - Durchgang fuer Luft/Fluessigkeit in DIY- und Werkstattprojekten - Adapter- und Vorrichtungsbau im Maschinenbau - Prototypen und Ersatzteile fuer 3D-Druck Hinweis fuer den 3D-Druck: Das Teil ist rotationssymmetrisch und laesst sich in der Regel ohne Support drucken. Fuer belastbare Gewinde eignen sich PETG, ABS oder PA. Eine etwas groessere Passung (Fit) kann je nach Drucker sinnvoll sein. Einsatzbereiche sind u.a. Rohr- und Leitungssysteme, Adapter-/Übergangsteile, Halterungen sowie funktionsnahe Prototypen in der Fluidtechnik. Typische Einstellwerte sind z.B. Gewinde-Code, Gewindelaenge, Kopfhoehe, Kopf-Durchmesser, Durchgangsloch. Optionen/Varianten: BSPP Rohrgewinde per Code-Auswahl; Durchgehend hohl; Rundkopf als Griff; Automatische Wandstaerke im Gewindebereich; Schnelle 3D-Vorschau durch einfache Geometrie; Nach Parameter-Aenderung kurz warten. Das Modell ist parametrisch aufgebaut: Du gibst die Maße im Konfigurator ein und erhältst ein passendes, individuelles 3D-Modell für Fertigung und/oder Download.
