Brückenführung für einen eigenen Handgewindebohrer

Name: Brückenführung für einen eigenen Handgewindebohrer
Brand: MachDeinTeil
SKU: handgewindebohrer_brueckenfuehrung_mass
Price: 3.66 EUR
Availability: InStock

Den glatten Schaft eines Handgewindebohrers über einer vorhandenen Bohrung führen.

0 Likes

★★★★★

0.0/5 · 0 Bewertungen

STL-Datei: Preis derzeit nicht verfügbar.

Fertiger 3D-Druck: Preis nach Erstellung berechnen.

Jetzt mein Teil erstellen ← Zurück zur Startseite

Parameter

5 Einstellungen:

Varianten

0 Dein

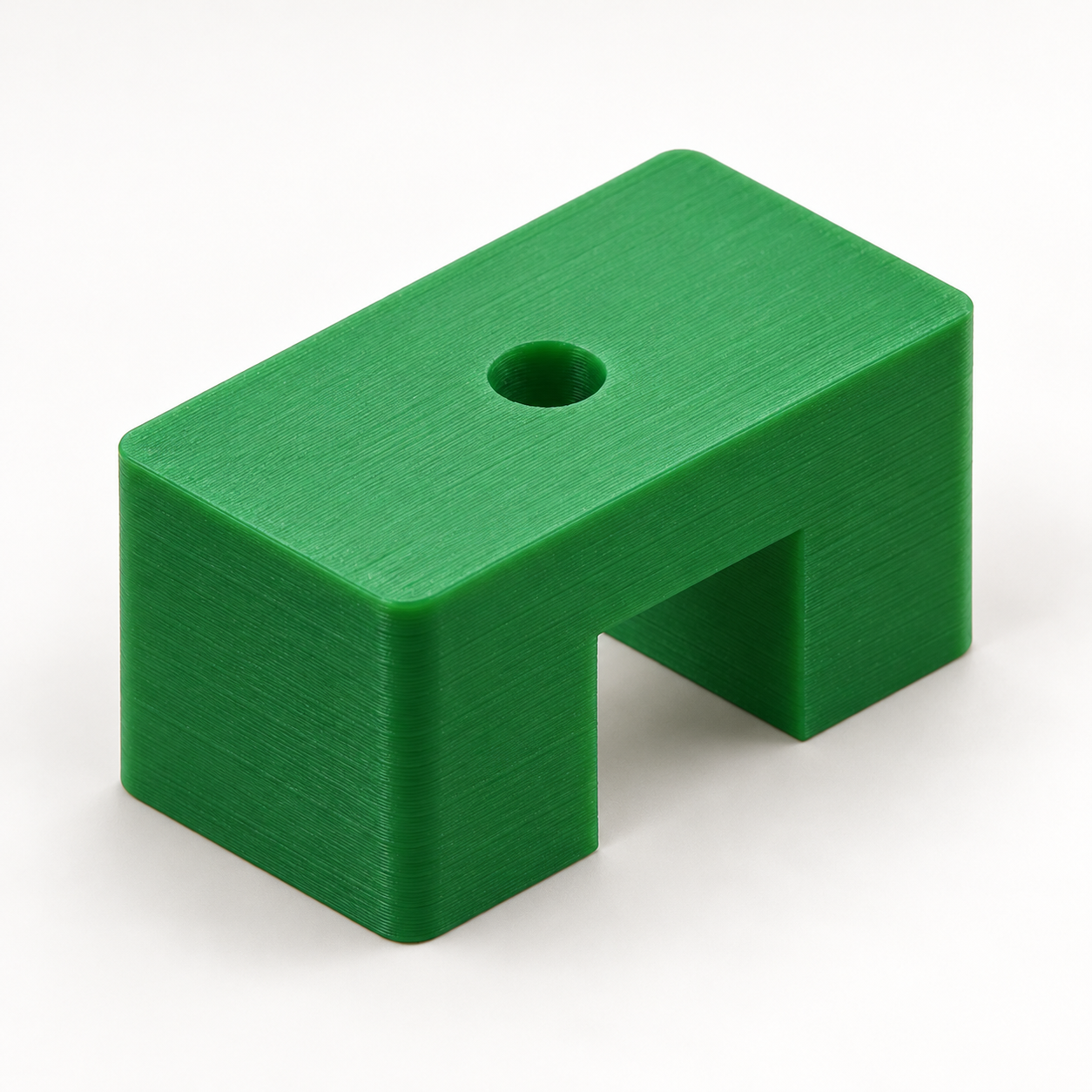

Die Brücke steht mit zwei Füßen auf einer ebenen Werkstückfläche. Oben führt eine runde Öffnung den glatten Schaft deines Handgewindebohrers; das offene Fenster darunter lässt den Bohrungsbereich sichtbar. Miss den Schaft an der tatsächlichen Führungsstelle, nicht nur das Gewindenennmaß. Die Führung ist 8 mm lang und enthält das gewählte radiale Spiel. Prüfe deshalb, ob dein Werkzeug einen ausreichend langen glatten Abschnitt besitzt. Führung entgraten, rechtwinklig zur Fläche ansetzen und das Werkzeug langsam mit dem eigenen Windeisen drehen. Gedruckte Passung und Winkligkeit vorab am Probestück kontrollieren. Kein Führungseinsatz für Motorbohrer und kein Ersatz für eine Metall-Schneidbuchse. Einstellbare Werte: Gemessener glatter Schaftdurchmesser: 3.5–10 mm; Gesamthöhe der Führung: 18–35 mm; Länge der Auflagebrücke: 35–65 mm; Breite der Auflagefläche: 20–34 mm; Radiales Führungsspiel: 0.15–0.4 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.

Jetzt mein Teil erstellen

Empfehlungen

Erst Muster Werkstatt & Werkzeuge

Alle Modelle ansehen

Minihobel für Balsa mit eigenem Eisen und Spanmaul

Kleiner Handhobel für leichte Balsaarbeiten, mit konfigurierbarer Sohle, geneigtem Eisenbett und Klemmplatte.

Bit-Schraubgriff mit frei drehbarer Handauflage

Einen Sechskantbit mit den Fingern drehen und dabei die Hand auf einer separaten drehbaren Kappe abstützen.

Exzenter-Seitenspanner für leichte Klebeaufbauten

Ein seitlich wirkender Exzenter drückt leichte Werkstücke gegen einen eigenen Anschlag.

FDM-Stringingtest mit zwei eigenen Kegeltürmen

Zwei getrennte Kegeltürme auf einer gemeinsamen Basis zum Vergleichen von Fadenbildung beim FDM-Druck.

FDM-Überhangreihe mit fünf frei gewählten Neigungen

Fünf beschriftete Schrägflächen vergleichen das Überhangverhalten deines FDM-Druckers.

Gewindepassungs-Test mit Schraube und drei Prüfmuttern

Eine Schraube und drei punktmarkierte Muttern vergleichen das radiale Spiel gedruckter Gewinde in einem Druckauftrag.

FAQ

Häufige Fragen

Wofür ist Brückenführung für einen eigenen Handgewindebohrer gedacht?

Brückenführung für einen eigenen Handgewindebohrer ist ein konfigurierbares Modell aus der Kategorie Werkstatt & Werkzeuge. Den glatten Schaft eines Handgewindebohrers über einer vorhandenen Bohrung führen. Es eignet sich als Ausgangspunkt für 3D-Druck oder technische Prüfung.

Welche Maße kann ich bei Brückenführung für einen eigenen Handgewindebohrer anpassen?

Die verfügbaren Eingabefelder bestimmen die Maße des generierten Modells, zum Beispiel Gemessener glatter Schaftdurchmesser, Gesamthöhe der Führung, Länge der Auflagebrücke, Breite der Auflagefläche, Radiales Führungsspiel. Bitte prüfen Sie die Vorschau und die angezeigten Gesamtmaße vor dem Kauf.

Wird die STL aus meinen Eingaben erzeugt?

Ja. Die STL wird aus den eingegebenen Parametern generiert und nach der Zahlung für Download bzw. E-Mail-Versand vorbereitet.

Kann ich die STL in Bambu Studio, Cura oder PrusaSlicer öffnen?

Die erzeugte STL ist für gängige Slicer als Ausgangspunkt geeignet. Bitte prüfen Sie Ausrichtung, Skalierung, Material und Druckeinstellungen in Ihrer Slicer-Software.

Muss ich Maße und Toleranzen vor dem Kauf prüfen?

Ja, bitte Maße vor Bestellung prüfen. Passung, Stabilität und Toleranzen sind abhängig von Material und Druckereinstellungen; die Vorschau und Gesamtmaße helfen bei der Kontrolle.

Welches Material eignet sich für Brückenführung für einen eigenen Handgewindebohrer?

PLA passt für Muster und einfache Bauteile, PETG für robustere Anwendungen und ASA für Außenbereiche oder höhere Temperaturen. Entscheidend sind Belastung, Toleranz und Druckrichtung.

Kann ich Brückenführung für einen eigenen Handgewindebohrer als STL herunterladen oder drucken lassen?

Ja. Nach der Konfiguration kannst du das erzeugte Modell für den STL-Download verwenden oder den 3D-Druck-Bestellprozess mit Preisberechnung starten.

Für welche Anwendungen ist Brückenführung für einen eigenen Handgewindebohrer typisch?

Typisch sind Sondermaße, Reparaturen, Prototypen und Montagehilfen im Bereich Werkstatt & Werkzeuge. Prüfe bei funktionalen Teilen immer Belastung und Passung am Einsatzort.
