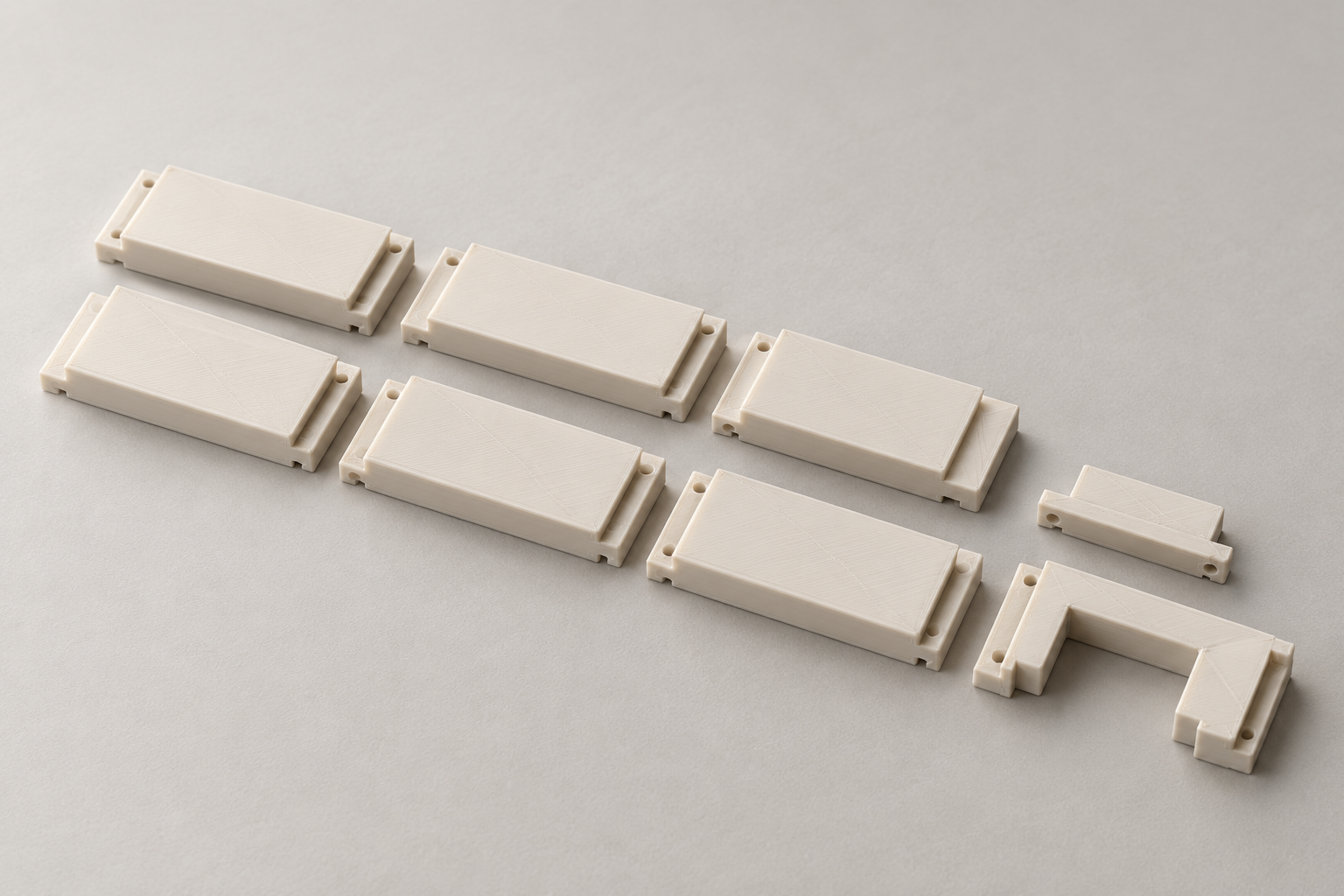

Modulare Rollladen-Durchführung für mobile Split-Klimaanlagen

Der Verbindungsschlauch deiner mobilen Split-Klimaanlage soll unter dem Rollladen hindurchgeführt werden? Diese Leiste verbindet eine auf Fensterbreite abgestimmte Segmentkonstruktion mit einer rechteckigen Schlauchöffnung. Ein abnehmbarer Deckel erlaubt das Einlegen eines bereits angeschlossenen Schlauchs. Gesamtbreite, verjüngte Schienenenden und Lage der Öffnung werden individuell eingestellt. Was du anpassen kannst: Gesamtbreite von 300 bis 1.800 mm, auf einzelne Drucksegmente aufgeteilt. Öffnung für flache Schlauchquerschnitte mit separat druckbarem Deckel. Verjüngte Enden nach Schienenmaß und verschraubte Segmentverbindungen. So misst du richtig: 1. Lichte Breite zwischen den Schienen sowie Eingriff und innere Weite beider Schienen messen. Gesamtbreite inklusive beider Enden und Einbauspiel berechnen. 2. Schlauchquerschnitt messen und Freiraum für Bewegung beziehungsweise weiche Auskleidung vorsehen. Die Eingaben sind freie Öffnungsmaße, keine Presspassung. 3. Öffnungsposition vom linken Außenende festlegen. Maximale Segmentlänge am nutzbaren Druckbett ausrichten; die Verbindungslasche zählt mit. Montage und Passprobe: 1. Alle Segmente von 1 bis N sowie den Deckel einzeln exportieren und drucken. N und die Mittelteilnummer stehen in der OpenSCAD-Konsole; 0 exportiert nur das Mittelteil. 2. Je Segmentstoß zwei M3-Schrauben mit Unterlegscheiben und Muttern einsetzen. Schraubenlänge zur Leistendicke wählen. Deckelpiloten mit M3 nacharbeiten; Kopfaufnahme am Deckel: Ø 6,6 × 3 mm. 3. Dichtband nach Bedarf ergänzen, Leiste einpassen und den ungetrennten Schlauch spannungsfrei einlegen. Deckel vorsichtig verschrauben. Rollladen kontrolliert absenken und freien Schlauchverlauf prüfen. Hinweise zum 3D-Druck: Segment und Deckel werden flach ausgegeben. Unter den überstehenden Halbüberlappungslaschen der Segmente lokale Stützen vorsehen und anschließend entfernen. ASA ist eine mögliche Wahl bei Sonne; Druckbedingungen und Verzug berücksichtigen. Startprofil: 0,2 mm Schichten, fünf Wände, 35 % Infill. Dieses Profil wurde nicht physisch getestet. Passform und Lieferumfang: Für rechteckige Durchlässe von 20–100 mm Breite und 6–35 mm Höhe, abhängig von der Leistenhöhe. Kein Adapter für große runde Abluftschläuche. Die Leiste trägt weder die Klimaanlage noch eine unkontrollierte Rollladen-Motorlast. Schlauch-Biegeradius und Montagevorgaben des Geräteherstellers beachten. Keine geprüfte Witterungsdichtheit oder Wärmedämmleistung; Dichtband und Befestigungsmittel separat.
