Kniehebel-Schubspanner für leichte Klebearbeiten

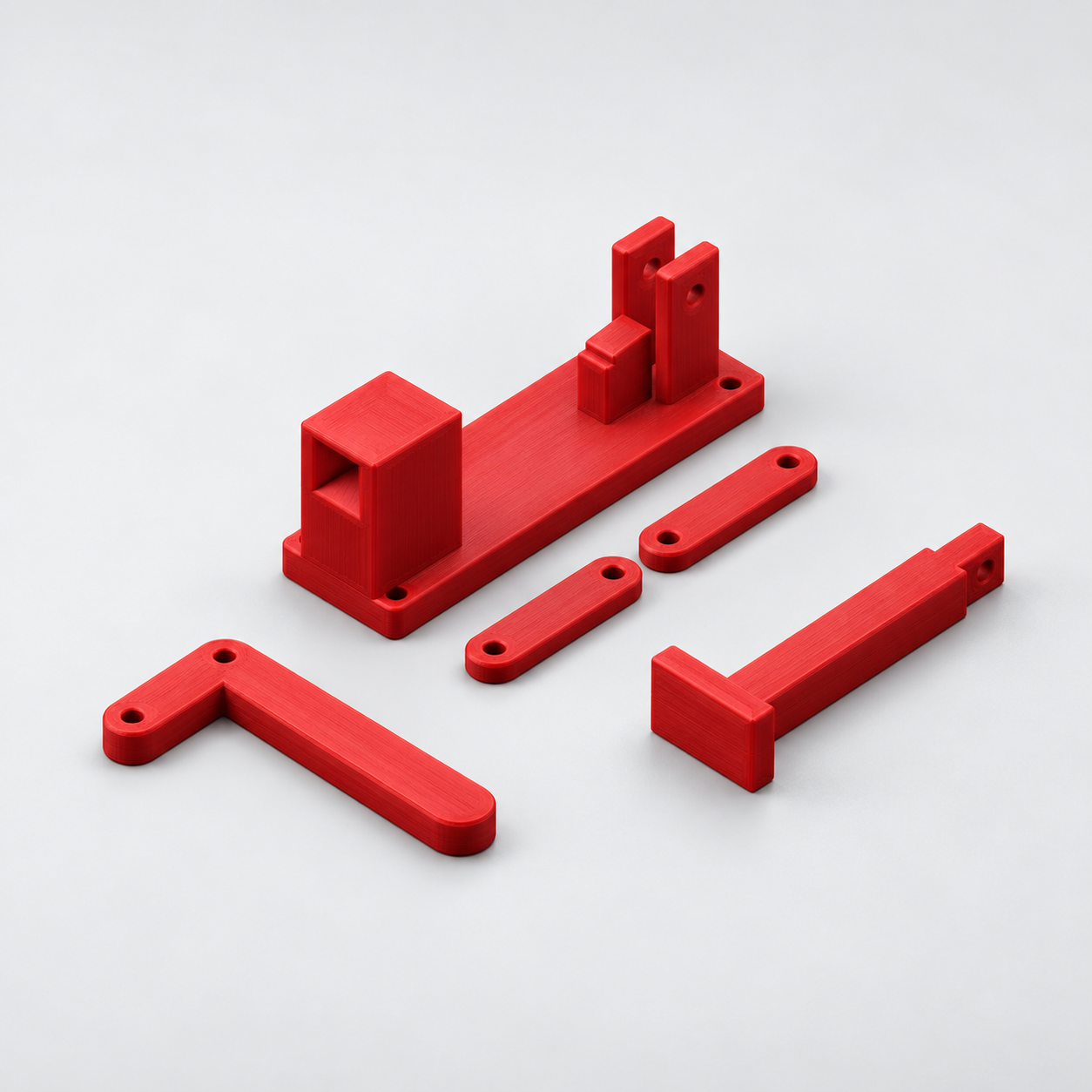

Dieser Kniehebel-Schubspanner verschiebt eine gerade Schubstange über zwei Gelenklaschen. Der Hebel bewegt das Druckstück schnell zur Arbeitsposition und legt sich geringfügig über den Totpunkt gegen einen festen Anschlag. Die Werkstückposition wird über die Montage der Basis und einen eigenen Gegenanschlag eingestellt. Fünf Druckteile werden mit drei eigenen glatten M3-Gelenkverbindungen, Scheiben und gesicherten Muttern zusammengesetzt. Die Gelenke müssen frei drehen können. Basis an den vier 3,4-mm-Bohrungen befestigen und das Druckstück mit einer eigenen weichen Auflage versehen. Geeignet zum sanften Anlegen kleiner Klebearbeiten; Anpresskraft und Dauerfestigkeit sind nicht bewertet. Keine Spannvorrichtung für Bohren, Fräsen oder andere Maschinenarbeiten. Vor dem Einsatz die gesamte Hebelbewegung und das freie Gleiten prüfen. Einstellbare Werte: Höhe der Schubstangenachse: 22–38 mm; Länge der Schubstange: 55–85 mm; Breite der Montagebasis: 26–38 mm; Grifflänge ab Drehpunkt: 50–75 mm; Seitliches Führungsspiel: 0.25–0.5 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
