Verstellbarer Lichtspalt mit Schraube und Folienaufnahmen

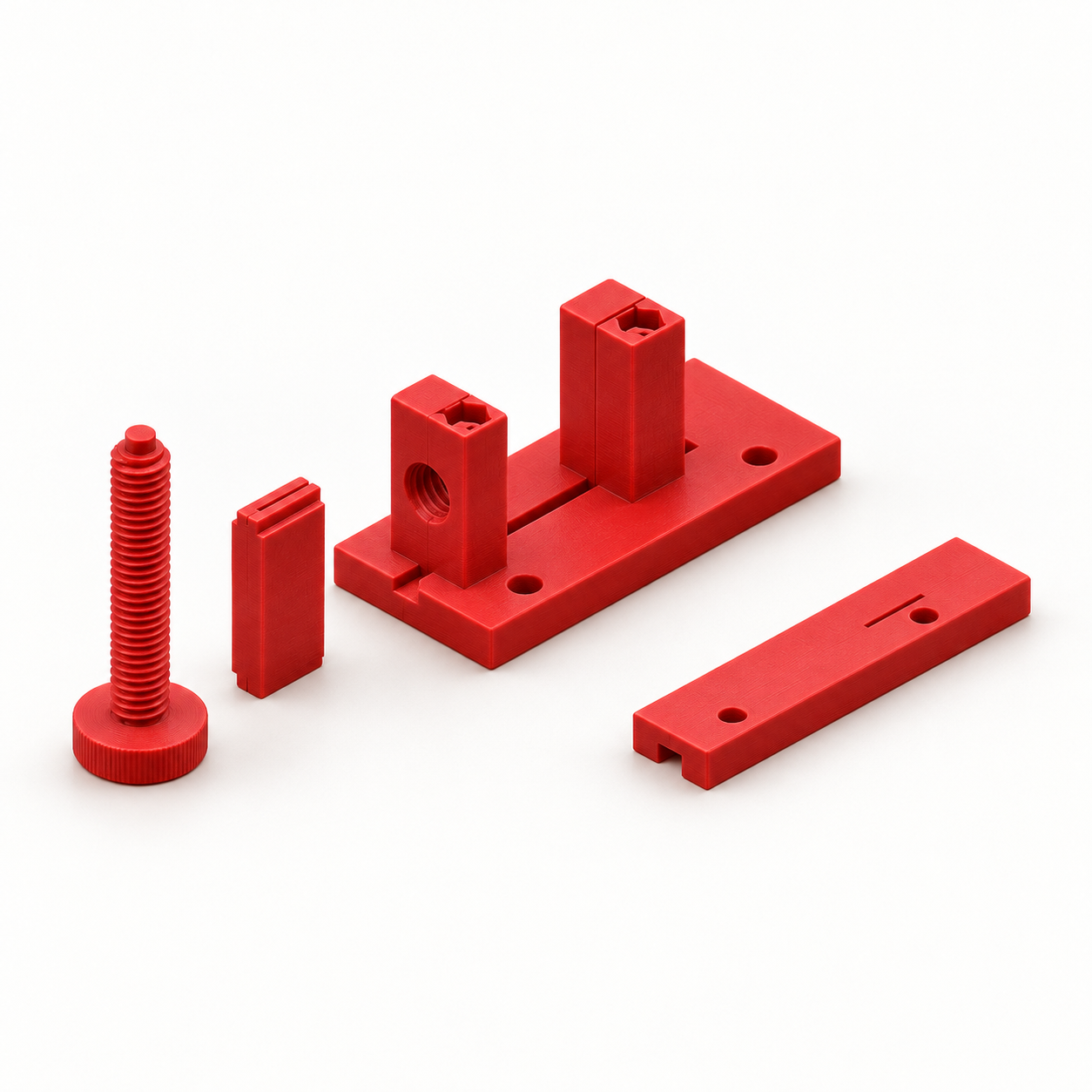

Verändere die Breite eines Lichtspalts während eines einfachen optischen Versuchs. Zwei eigene, gerade geschnittene undurchsichtige Folien bilden die Kanten; eine sitzt fest, die andere im geführten Schieber. Die Schraube drückt den Schieber zu, zum Öffnen wird er nach Zurückdrehen von Hand zurückgeschoben. Der vorgesehene Spaltbereich beträgt 0 bis 5 mm, ohne Messskala oder zugesicherte Präzision. Rahmen, abnehmbare obere Führung, Schieber und Schraube sind vier getrennte Teile. Zwei M3-Schrauben und Muttern halten die Führung. Die feste Folie ist 10 mm breit und Fensterhöhe + 13 mm hoch; die bewegliche ist 12 mm breit und Fensterhöhe + 9 mm minus zweimal Führungsspiel hoch. Die bewegliche Kante steht 2 mm über den Halter; kleine Klebestreifen außerhalb des Fensters sichern die Folien. Schieber vor der oberen Führung einsetzen. Für schwache LED-Lichtquellen, nicht für Laser oder heiße Lampen. Einstellbare Werte: Höhe des freien Lichtfensters: 12–24 mm; Abstand der äußeren Befestigungslochpaare: 40–60 mm; Dicke der eigenen undurchsichtigen Folien: 0.1–0.5 mm; Steigung der Einstellschraube: 1.25–2 mm; Spiel von Führung und Gewinde: 0.2–0.4 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
