C-Messständer für Dickenvergleiche mit eigener Messuhr

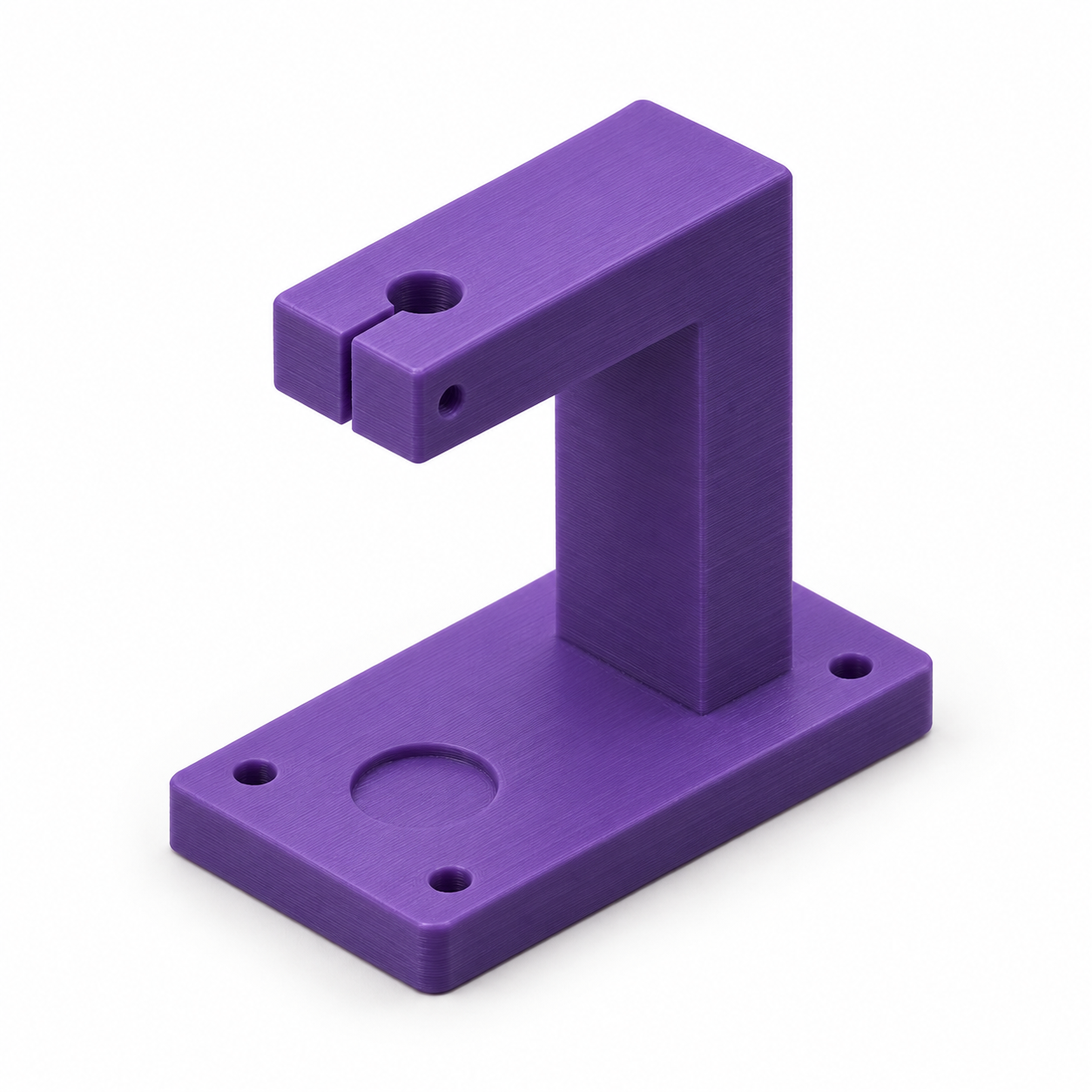

Das einteilige C-Stativ hält den Messuhrschaft in einer geschlitzten Aufnahme. Standardwerte: 8 mm Schaftdurchmesser, 40 mm Ausladung zur Messachse und 55 mm Abstand zwischen Basisoberseite und Unterseite des Haltearms. Die Aufnahme hat 0,3 mm diametrale Zugabe; eine eigene M3-Schraube mit Mutter zieht den Schlitz vorsichtig zusammen. Unter der Messachse liegt eine 16,3 mm breite, 1 mm tiefe Tasche für eine eigene ebene Metallauflage mit etwa 16 mm Durchmesser. Vier 4,4-mm-Bohrungen ermöglichen die Befestigung auf einer stabilen Unterlage. Prüfe vor der Wahl der Höhe, ob Taststiftlänge und verschiebbarer Messuhrschaft die Auflage erreichen. Vergleiche Proben erst nach Nullstellung an einer bekannten Referenz. Kunststoffnachgiebigkeit, Temperatur und Auflagenebenheit beeinflussen das Ergebnis. Keine kalibrierte Genauigkeit zugesichert; für grobe Hobbyvergleiche, nicht für die Freigabe sicherheitsrelevanter Bauteile. Einstellbare Werte: Schaftdurchmesser der eigenen Messuhr: 6–12 mm; Ausladung zur Messachse: 25–65 mm; Abstand Basisoberseite zur Unterseite des Haltearms: 35–80 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
