Morsetasten-Bausatz mit einstellbarem Hebelanschlag

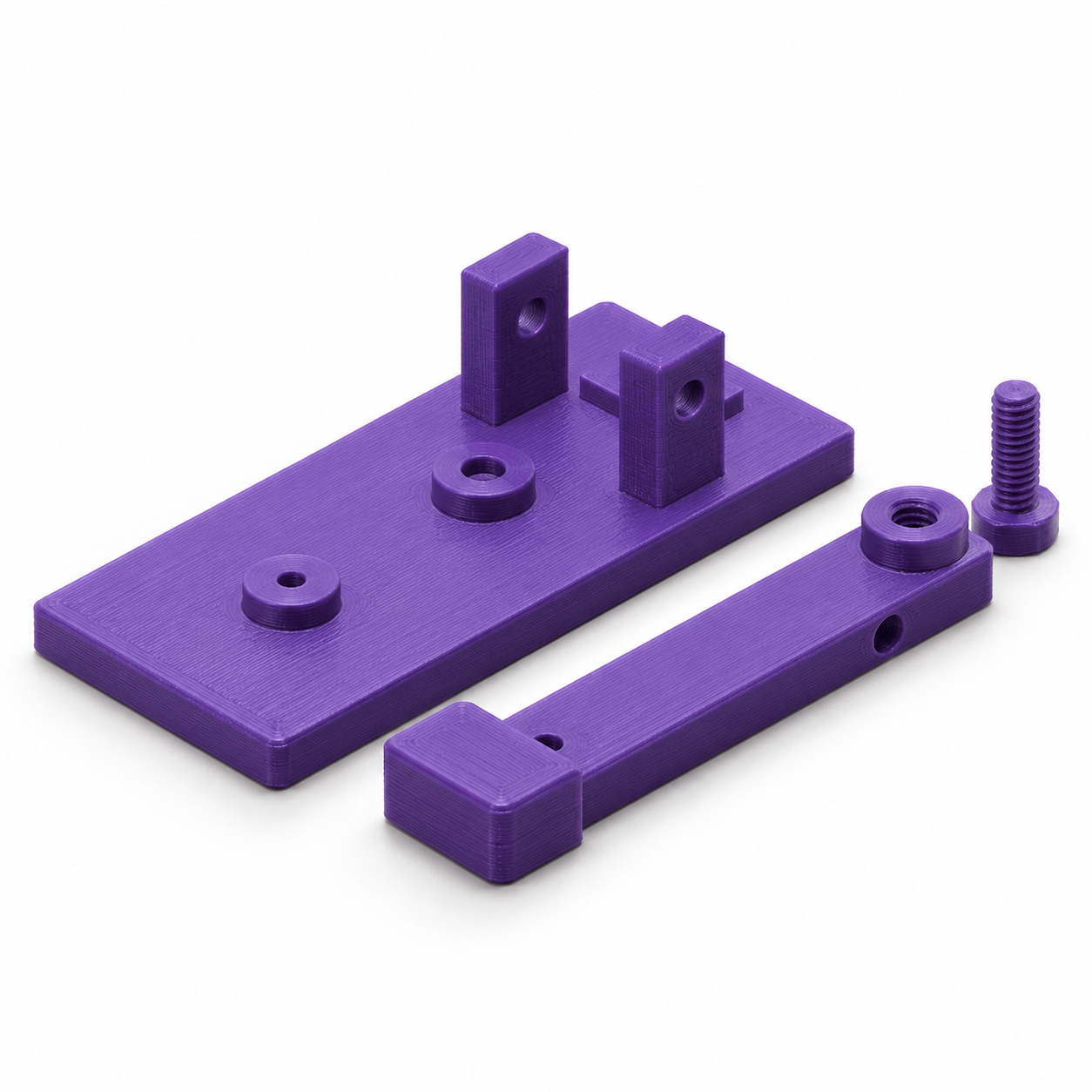

Der Satz enthält Basis, Hebel mit Fingerauflage und gedruckte Anschlagschraube. Ergänze eine eigene Achsschraube mit Muttern und Scheiben, eine weiche Druckfeder sowie zwei M3-Metallschrauben als Kontakte und passende Anschlussleitungen. Kunststoffteile leiten keinen Strom; die Leitungen werden unmittelbar an den Metallkontakten befestigt. Die Feder sitzt zwischen den beiden Federmulden und hebt den Hebel an, während die hintere Anschlagschraube den Ruheweg begrenzt. Wähle Hebellänge, Fingerauflagebreite, Federdurchmesser, Achsdurchmesser und Gewindespiel. Achsbohrungen haben 0,4 mm zusätzliches Spiel; Kontaktbohrungen sind 3,4 mm weit. Stelle mit den eigenen Kontaktschrauben einen kleinen Kontaktabstand ein, ohne den Hebel zu verspannen. Für strombegrenzte Übungseingänge bis 5 V. Keine Sendeleistung, Netzspannung oder sicherheitsrelevante Schaltung schalten. Einstellbare Werte: Hebellänge ab Drehachse: 45–80 mm; Breite der Fingerauflage: 16–30 mm; Außendurchmesser der eigenen Feder: 4–9 mm; Durchmesser der eigenen Achsschraube: 3–5 mm; Radiales Spiel der Anschlagschraube: 0.2–0.5 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
