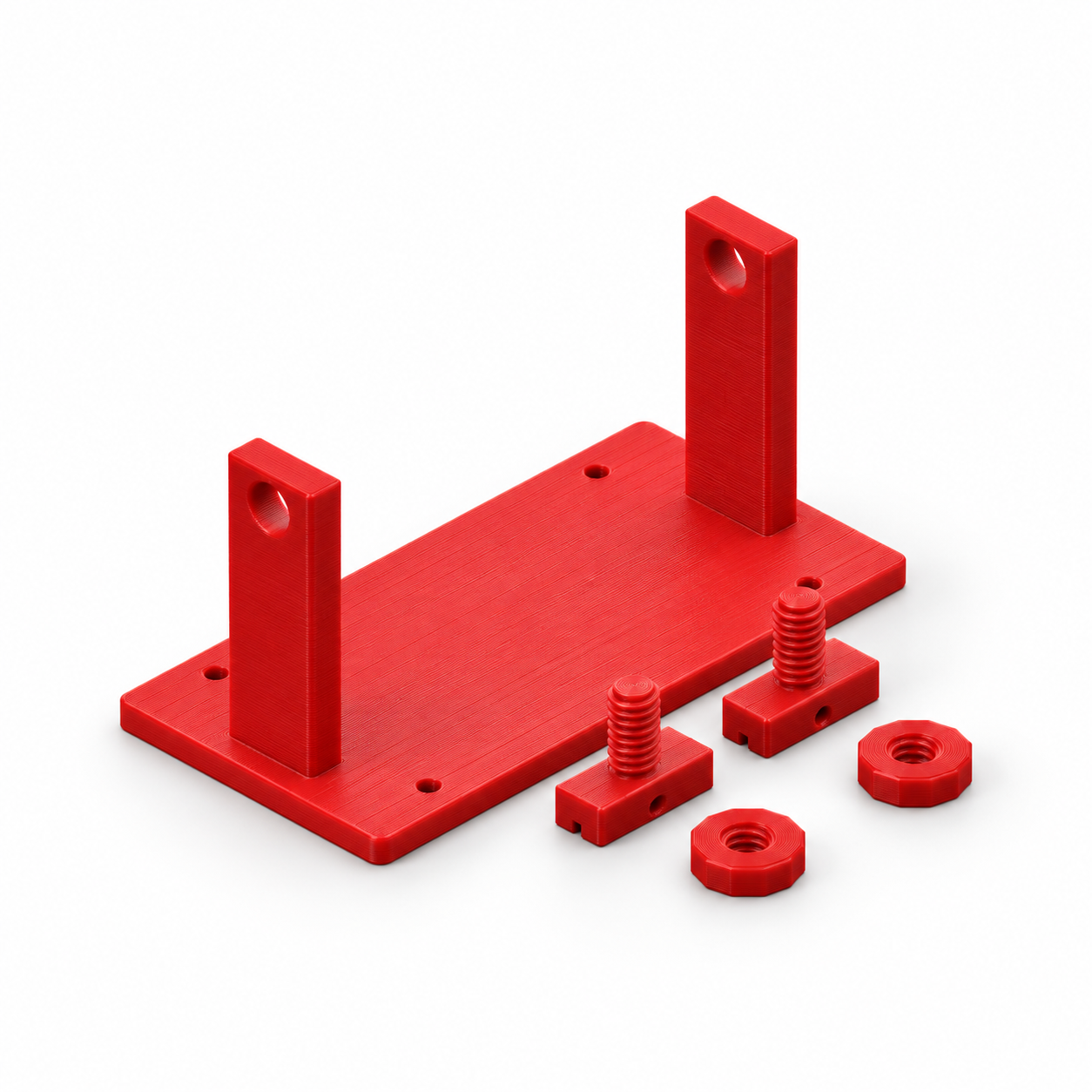

Drehbarer Platinenhalter mit geschlitzten Klemmbacken

Dieser Platinenhalter umfasst einen Standrahmen, zwei gleiche Backen mit gedruckten Gewindezapfen und zwei Klemmmuttern. Breite, Platinendicke und Achshöhe sind einstellbar; Standard sind 100 mm, 1,6 mm und 60 mm. Die Backen greifen 3 mm tief an zwei gegenüberliegenden, bauteilfreien Platinenkanten. Zur Platinendicke kommen 0,2 mm Spiel; zwischen den Nutgründen sind 0,4 mm zusätzliche Breite vorgesehen. Die Backen lassen sich zum Einsetzen etwas nach außen schieben, danach werden ihre 10-mm-Gewinde mit 2 mm Steigung durch die Ständer gesteckt und außen geklemmt. Pro Backe ist eine 2,5-mm-Querbohrung für ein selbst zu schneidendes M3-Gewinde vorgesehen; kurze eigene Nylon-Klemmschrauben halten die Platine mit leichtem Druck. Wähle die Achshöhe so, dass auch Bestückung und Platinenränder beim Wenden mindestens 5 mm Abstand zur Grundplatte behalten. Vier 4,4-mm-Montagelöcher sind vorhanden. Für stromlose Bestückung und Sichtprüfung; kein ESD-Schutz und keine hitzefeste Lötvorrichtung. Einstellbare Werte: Breite der Platine zwischen den Backen: 60–160 mm; Platinendicke: 1–2.5 mm; Drehachshöhe über der Standfläche: 40–90 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
