Fünfpunkt-Teilungslehre mit Scherengelenken

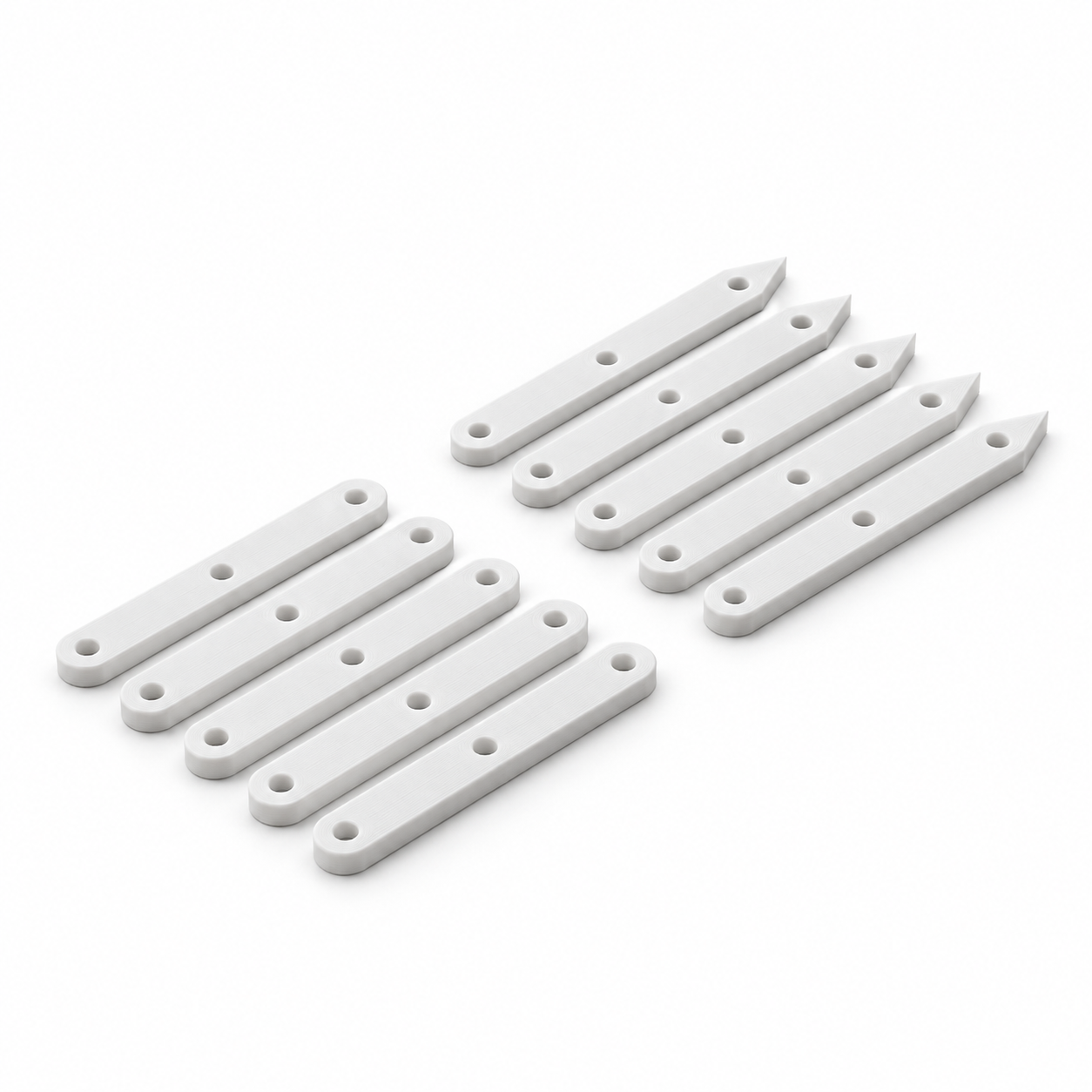

Zehn über Kreuz verbundene Arme bilden eine ausziehbare Teilungslehre. Fünf gleich ausgerichtete Arme tragen stumpfe Markierspitzen; die übrigen fünf schließen das Gelenkgitter. Standard: 60 mm Lochabstand zwischen den Armenden, 3 mm Armstärke und 3 mm Gelenkschrauben. Verbinde zuerst fünf Kreuzpaare an den Mittellöchern und anschließend die benachbarten Endlöcher. Dafür werden 13 eigene Schrauben mit Scheiben und Sicherungsmuttern benötigt; etwa 0,4 mm Abstand zwischen den beiden Armlagen vorsehen. Alle Spitzenarme liegen in derselben unteren Lage und zeigen in dieselbe Richtung. Ziehe die Gelenke nur so weit an, dass sie beweglich bleiben. Zwischen den beiden äußeren Spitzen liegen vier gleiche Teilstrecken. Bei Armwinkeln von 20–60 Grad sind standardmäßig etwa 120–225 mm Gesamtspanne vorgesehen. Punkte neben den Spitzen mit Bleistift übertragen, Gelenkspiel berücksichtigen und am Lineal gegenprüfen. Keine Bohrlehre oder Messmittelgenauigkeit zugesichert. Einstellbare Werte: Lochabstand zwischen Armenden: 40–90 mm; Armstärke: 2.5–4 mm; Durchmesser eigener Gelenkschrauben: 2.5–4 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
