Schnur-Längenmesser mit Messrolle und Zahnradzeiger

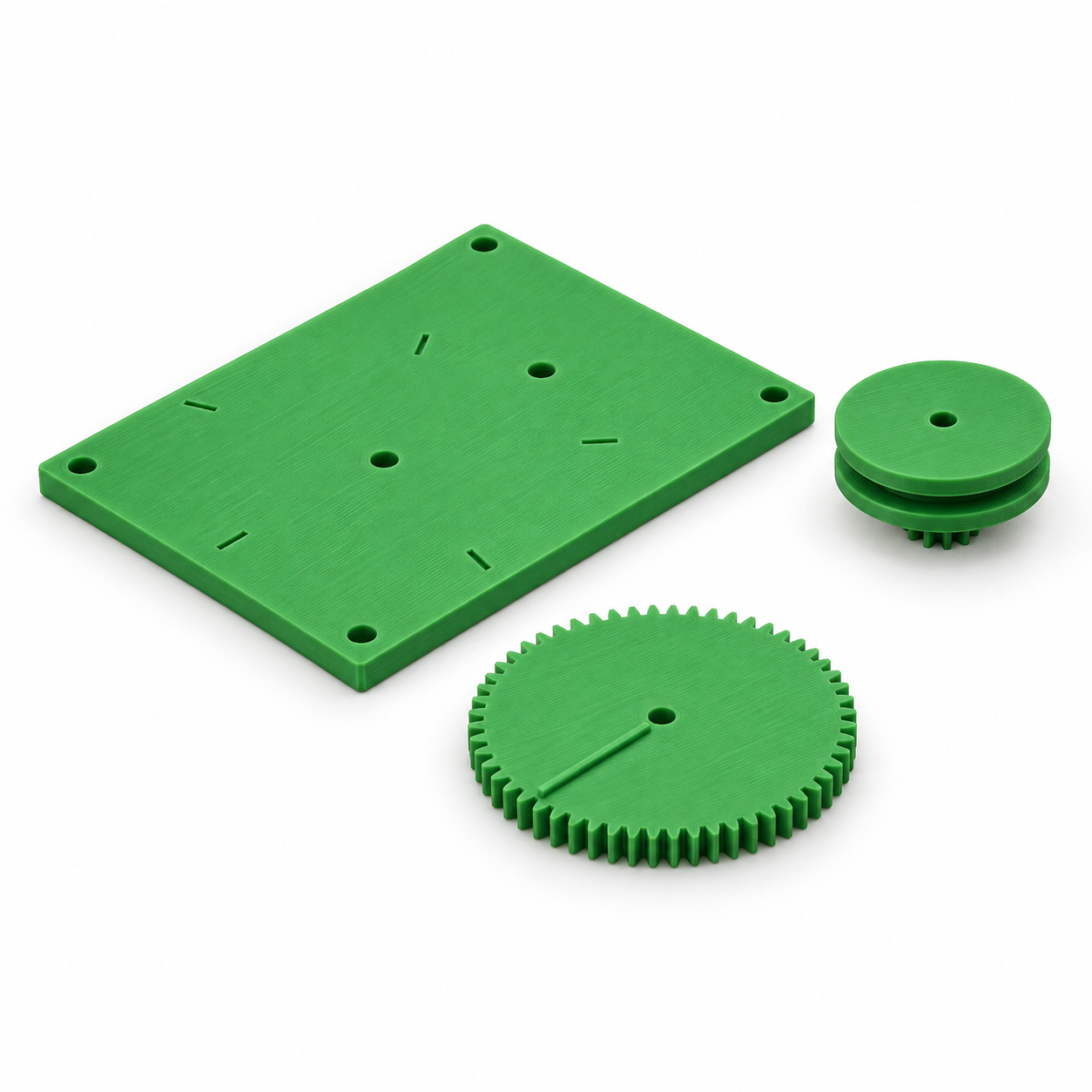

Eine Messrolle mit 12 Zähnen treibt ein 60-zähniges Zeigerrad an. Ein Zeigerumlauf entspricht fünf Rollenumdrehungen. Standard sind 100 mm Sollumfang an der Schnurmittellinie, 2 mm Schnurdurchmesser und Zahnmodul 1. Daraus ergeben sich rechnerisch 500 mm pro Zeigerumlauf und 100 mm zwischen den fünf Markierungen. Die Rolle besitzt zwei Borde; ihr Kernradius berücksichtigt den halben Schnurdurchmesser. Lege die Schnur ohne Überkreuzung um den Kern und führe sie langsam mit leichtem Zug. Eigene M3-Achsschrauben, Scheiben und Sicherungsmuttern müssen die Räder frei drehen lassen. Der Satz enthält Grundplatte, Messrolle und Zeigerrad. Stelle den Zeiger vor Beginn auf eine Markierung und zähle ganze Umläufe selbst. Schlupf, Schnurkompression und Drucktoleranz verändern das Ergebnis: mit einer bekannten Länge kalibrieren. Kein geeichtes Messgerät und nicht zum Abrechnen von Verkaufslängen. Einstellbare Werte: Sollumfang an der Schnurmittellinie: 80–180 mm; Durchmesser der eigenen Schnur: 1–5 mm; Zahnmodul: 0.8–1.2 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
