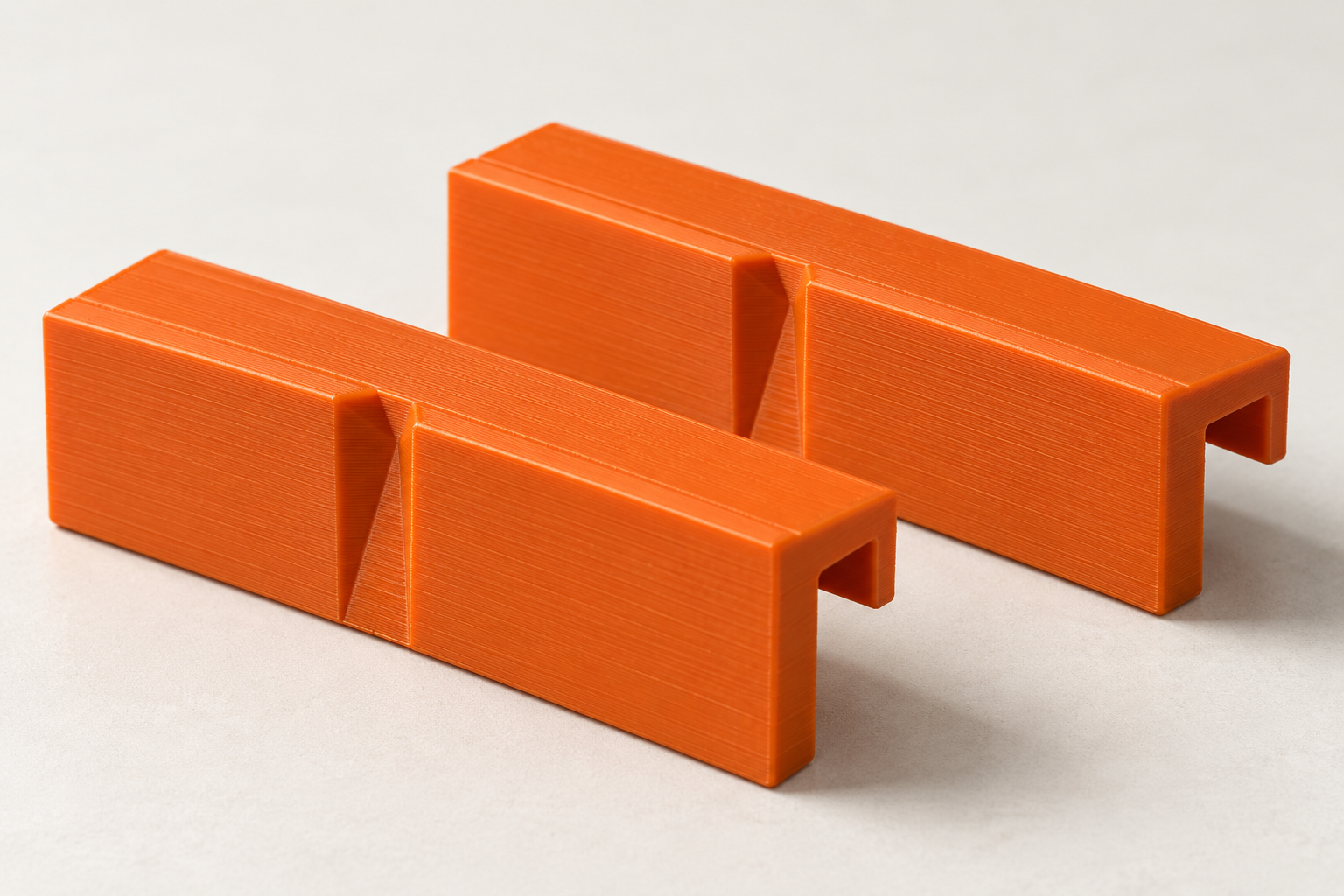

Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß

Name: Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß
Brand: MachDeinTeil
SKU: schraubstock_prisma_schonbacke
Price: 3.66 EUR
Availability: InStock

Schonbacken passen nicht? Aufsteckschutz für deinen Schraubstock konfigurieren: Backenbreite, Metallstärke und Prismanut individuell einstellen.

0 Likes

★★★★★

0.0/5 · 0 Bewertungen

STL-Datei: Preis derzeit nicht verfügbar.

Fertiger 3D-Druck: Preis nach Erstellung berechnen.

Jetzt mein Teil erstellen ← Zurück zur Startseite

Parameter

8 Einstellungen:

Varianten

0 Dein

Für kleine Schraubstöcke und abweichende Backenmaße lässt sich ein passendes Paar Aufsteckbacken erstellen. Eine senkrechte 90°-Prismanut nimmt geeignetes Rundmaterial auf. Das Modell ist für leichte manuelle Montage gedacht; gedrucktes PETG ist härter als Gummi und kann empfindliche Oberflächen markieren. Was du anpassen kannst: Breite und Höhe auf die vorhandenen Backen abstimmen. Aufsteckspalt passend zur Metallbacke einstellen. Zwei identische Druckteile bilden das Paar. So misst du richtig: 1. Breite, Höhe und obere Stärke der Metallbacken messen. 2. Hinter den Backen den Platz für den kurzen Rücksteg prüfen. 3. Nutbreite so wählen, dass das Rundteil an den Schrägflächen anliegt. Montage und Passprobe: 1. Zwei Exemplare drucken und die Kontaktflächen reinigen. 2. Auf die Backen stecken; Nutflächen zeigen zueinander. 3. Mit geringer Kraft an einem Probestück testen und auf Rutschen achten. Hinweise zum 3D-Druck: PETG, 0,2-mm-Schichten, mindestens fünf Konturen und hoher Füllgrad als Ausgangspunkt. Auf dem oberen Verbindungssteg drucken, wie im Export. Keine Stützen im Aufsteckspalt vorgesehen; zwei Exemplare mit gleichen Maßen fertigen. Passform und Lieferumfang: Einzelteil im STL; Paar = zwei Drucke. Ohne Magnete. Keine geprüfte Spannkraft, kein Ersatz für industrielle Spannbacken. Nicht für Fräsen, Bohren unter Maschinenkraft, Schweißen oder heiße Werkstücke vorgesehen.

Jetzt mein Teil erstellen

Empfehlungen

Erst Muster Zahnräder & Mechanik

Alle Modelle ansehen

Riemenrad / Zahnriemenrad nach Maß

Parametrisches Riemenrad mit Flanschen, Zahnprofil und wählbarer Wellenaufnahme.

Konkaver Radius-Schleifklotz für Gitarrengriffbretter nach Maß

Griffbrett mit Sonderradius bearbeiten: konkaven Schleifklotz nach Radius, Breite und Länge konfigurieren. Für Handarbeit mit separat aufgeklebtem Schleifmittel.

Gurtband-Doppelschieber für leichte Nähprojekte nach Maß

Gurtband passt nicht in den Standardschieber? Breite und doppelte Gurtstärke passend konfigurieren. Für leichte Nähprojekte, Etuis und textile Organizer.

Jalousie-Wendestab-Reparaturöse mit Klebeaufnahme nach Maß

Öse am Jalousie-Wendestab abgebrochen? Reparaturkopf mit passender Klebeaufnahme und Hakenöse konfigurieren. Für intakte runde, manuell bediente Stäbe.

Koffer-Verschlusslasche mit separater Metallachse nach Maß

Lasche am leichten Aufbewahrungskoffer gebrochen? Ersatz nach Breite, Metallachsbohrung und Hakenabstand konfigurieren. Vorhandenen Gegenhalt mitmessen.

Zweiteiliger Objektiv-Fokushebel mit Klemmring nach Maß

Manuellen Fokusring mit Hebel bedienen: zweiteiligen Klemmring nach Außendurchmesser, Breite und Hebellänge gestalten. Mit separaten dünnen Schutzeinlagen.

FAQ

Häufige Fragen

Wofür ist Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß gedacht?

Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß ist ein konfigurierbares Modell aus der Kategorie Mechanik. Schonbacken passen nicht? Es eignet sich als Ausgangspunkt für 3D-Druck oder technische Prüfung.

Welche Maße kann ich bei Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß anpassen?

Die verfügbaren Eingabefelder bestimmen die Maße des generierten Modells, zum Beispiel Backenbreite, Schutzfläche unter der Auflage, Stärke der Metallbacke, Gesamtes Aufsteckspiel, Dicke der Schutzfläche, Öffnungsbreite der 90°-Nut. Bitte prüfen Sie die Vorschau und die angezeigten Gesamtmaße vor dem Kauf.

Wird die STL aus meinen Eingaben erzeugt?

Ja. Die STL wird aus den eingegebenen Parametern generiert und nach der Zahlung für Download bzw. E-Mail-Versand vorbereitet.

Kann ich die STL in Bambu Studio, Cura oder PrusaSlicer öffnen?

Die erzeugte STL ist für gängige Slicer als Ausgangspunkt geeignet. Bitte prüfen Sie Ausrichtung, Skalierung, Material und Druckeinstellungen in Ihrer Slicer-Software.

Muss ich Maße und Toleranzen vor dem Kauf prüfen?

Ja, bitte Maße vor Bestellung prüfen. Passung, Stabilität und Toleranzen sind abhängig von Material und Druckereinstellungen; die Vorschau und Gesamtmaße helfen bei der Kontrolle.

Welches Material eignet sich für Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß?

PLA passt für Muster und einfache Bauteile, PETG für robustere Anwendungen und ASA für Außenbereiche oder höhere Temperaturen. Entscheidend sind Belastung, Toleranz und Druckrichtung.

Kann ich Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß als STL herunterladen oder drucken lassen?

Ja. Nach der Konfiguration kannst du das erzeugte Modell für den STL-Download verwenden oder den 3D-Druck-Bestellprozess mit Preisberechnung starten.

Für welche Anwendungen ist Aufsteck-Schonbacken mit Prismanut für Schraubstöcke nach Maß typisch?

Typisch sind Sondermaße, Reparaturen, Prototypen und Montagehilfen im Bereich Mechanik. Prüfe bei funktionalen Teilen immer Belastung und Passung am Einsatzort.
