Werkzeug

Pressring für Federgabel-Staubdichtungen nach Maß

Name: Pressring für Federgabel-Staubdichtungen nach Maß
Brand: MachDeinTeil
SKU: staubdichtung_pressring
Price: 3.66 EUR
Availability: InStock

Staubdichtung mit passender Ringfläche ansetzen: Innenfreiraum, Kontaktdurchmesser und Stufenhöhe individuell wählen. Als Handpresshilfe, ohne Hammerbetrieb.

0 Likes

★★★★★

0.0/5 · 0 Bewertungen

Start configuring ← Zurück zur Startseite

Parameter

6 Einstellungen:

Varianten

0 Dein

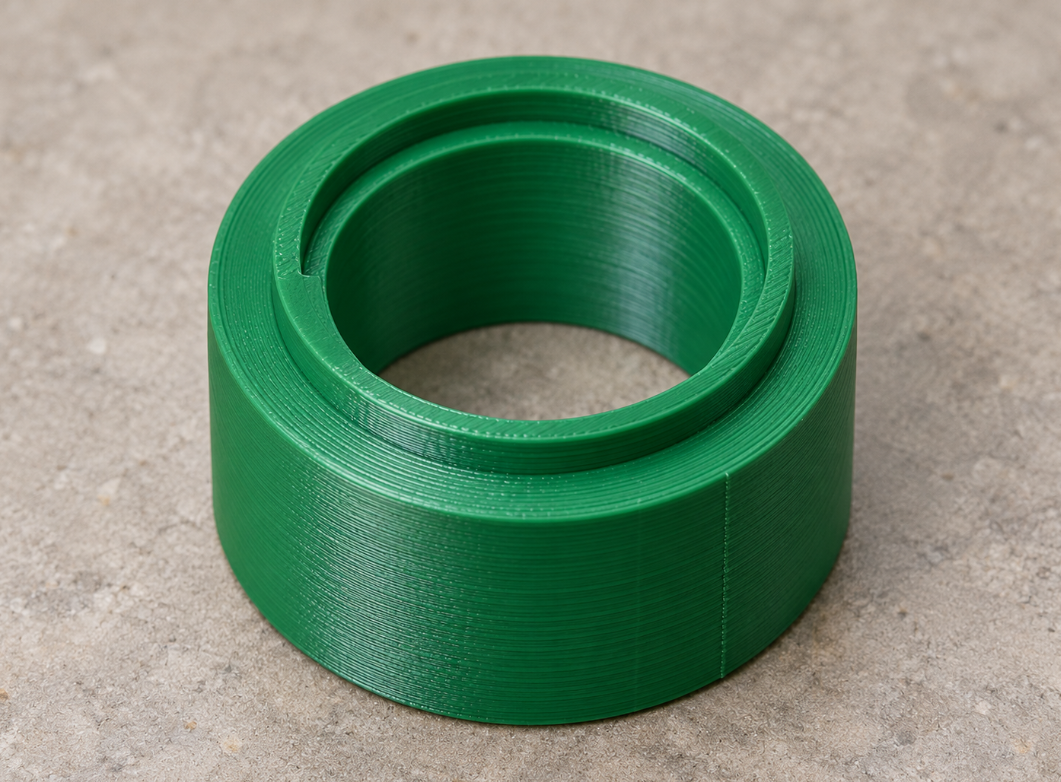

Der kurze Ring besitzt eine breite Grifffläche und eine schmalere ringförmige Kontaktstufe. Diese muss auf dem tragfähigen äußeren Sitz der konkreten Dichtung aufliegen und die empfindliche Dichtlippe freilassen. Maße aus der realen Dichtung und Gabelaufnahme ableiten. Was du anpassen kannst: Anpassbar: Durchgehende Innenbohrung. Anpassbar: Kontaktfläche außen. Anpassbar: Kontaktfläche innen. So misst du richtig: 1. Tragfähige Außen- und Innenkante der Dichtungsauflage messen. 2. Freiraum für Dichtlippe und gegebenenfalls Führungsbauteile prüfen. 3. Benötigte Stufenhöhe sowie zulässiges Montageverfahren beim Gabelhersteller klären. Montage und Passprobe: 1. Mit breiter Griffseite auf dem Bett drucken und Kontaktkante sorgfältig glätten. 2. Leeren Sitz und Dichtung gemäß Serviceanleitung vorbereiten; Ring gerade ansetzen. 3. Nur gleichmäßig von Hand drücken. Bei Schiefstand oder hohem Widerstand stoppen und Werkzeugwahl prüfen. Hinweise zum 3D-Druck: Zähes PETG als Prototypmaterial, 0,2 mm und sechs Konturen. Kontaktstufe nach oben, ohne Stützen. Kontaktfläche frei von Druckgraten halten. Passform und Lieferumfang: Kein Schlagwerkzeug und keine Belastungsfreigabe. Nur verwenden, wenn manuelle Montage laut Servicevorgabe geeignet ist. Dichtlippe nicht belasten; benötigter OEM-Treiber bleibt gegebenenfalls erforderlich.

Start configuring

Empfehlungen

Erst Muster Werkzeug

Alle Modelle ansehen

Ovaler Armband-Formdorn mit eigenen Achsmaßen

Weichen Schmuckdraht um ein eigenes Oval formen: Außenbreite, Tiefe und Höhe einstellen. Hohler Formdorn mit Standrand für leichte Arbeit von Hand.

Banderolen-Rillbrett für eigene Verpackungsmaße

Papierbanderolen wiederholbar falzen: zwei abwechselnde Flächenmaße, Bandbreite und Klebelasche einstellen. Rillbrett mit vier Nuten und zwei Anschlägen.

Buchbinder-Lochwiege mit V-Auflage nach Maß

Gefaltete Buchlagen sauber vorstechen: V-Lochwiege nach Länge, Öffnungsbreite und Winkel konfigurieren. Mit Endanschlag und Freikanal für die Ahle.

Buchdecken-Eckenlehre mit eigener Einschlagzugabe

Bezugsecken gleichmäßig anzeichnen: Abstand zur Pappenecke und Anschlaghöhe anpassen. Dreieckige 45-Grad-Lehre für Buchdecken und bezogene Schachteln.

Drahtbügel-Biegelehre mit zwei Metallstiften nach Maß

Kleine Drahtbügel wiederholt biegen: Stiftabstand, Bohrungen und Mutternaufnahmen anpassen. Gedruckte Basis für zwei separate Metallstifte und weichen Draht.

Etiketten-Höhenlehre für runde Gläser nach Maß

Etiketten wiederholt auf gleicher Höhe ansetzen: Glasdurchmesser und Abstand der Etikettenunterkante vom Tisch konfigurieren. Seitlich offene Halbschale.

FAQ

Häufige Fragen

Wofür ist Pressring für Federgabel-Staubdichtungen nach Maß gedacht?

Pressring für Federgabel-Staubdichtungen nach Maß ist ein konfigurierbares Modell aus der Kategorie Werkzeug. Staubdichtung mit passender Ringfläche ansetzen: Innenfreiraum, Kontaktdurchmesser und Stufenhöhe individuell wählen. Es eignet sich als Ausgangspunkt für 3D-Druck oder technische Prüfung.

Welche Maße kann ich bei Pressring für Federgabel-Staubdichtungen nach Maß anpassen?

Die verfügbaren Eingabefelder bestimmen die Maße des generierten Modells, zum Beispiel Durchgehende Innenbohrung, Kontaktfläche außen, Kontaktfläche innen, Höhe der Kontaktstufe, Griffdurchmesser, Griffhöhe. Bitte prüfen Sie die Vorschau und die angezeigten Gesamtmaße vor dem Kauf.

Wird die STL aus meinen Eingaben erzeugt?

Ja. Die STL wird aus den eingegebenen Parametern generiert und nach der Zahlung für Download bzw. E-Mail-Versand vorbereitet.

Kann ich die STL in Bambu Studio, Cura oder PrusaSlicer öffnen?

Die erzeugte STL ist für gängige Slicer als Ausgangspunkt geeignet. Bitte prüfen Sie Ausrichtung, Skalierung, Material und Druckeinstellungen in Ihrer Slicer-Software.

Muss ich Maße und Toleranzen vor dem Kauf prüfen?

Ja, bitte Maße vor Bestellung prüfen. Passung, Stabilität und Toleranzen sind abhängig von Material und Druckereinstellungen; die Vorschau und Gesamtmaße helfen bei der Kontrolle.

Welches Material eignet sich für Pressring für Federgabel-Staubdichtungen nach Maß?

PLA passt für Muster und einfache Bauteile, PETG für robustere Anwendungen und ASA für Außenbereiche oder höhere Temperaturen. Entscheidend sind Belastung, Toleranz und Druckrichtung.

Kann ich Pressring für Federgabel-Staubdichtungen nach Maß als STL herunterladen oder drucken lassen?

Ja. Nach der Konfiguration kannst du das erzeugte Modell für den STL-Download verwenden oder den 3D-Druck-Bestellprozess mit Preisberechnung starten.

Für welche Anwendungen ist Pressring für Federgabel-Staubdichtungen nach Maß typisch?

Typisch sind Sondermaße, Reparaturen, Prototypen und Montagehilfen im Bereich Werkzeug. Prüfe bei funktionalen Teilen immer Belastung und Passung am Einsatzort.
