Taststößel mit Schraubfassung für eigene M4-Stange

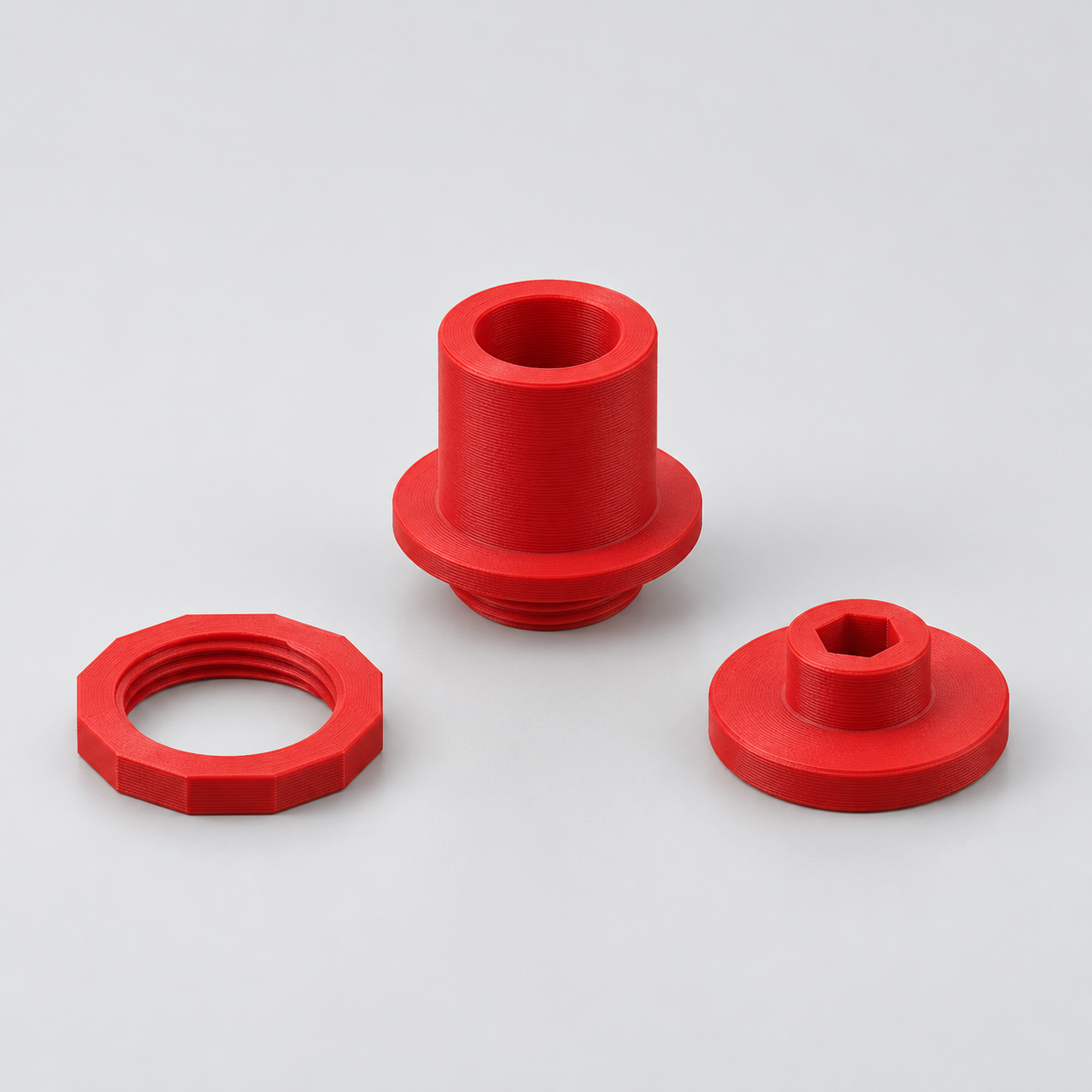

Schraubfassung, Befestigungsmutter und Druckknopf bilden einen rein mechanischen Taststößel. Die Fassung sitzt in einem runden Plattenloch; dessen Durchmesser beträgt Feder-Außenmaß plus 10 mm zuzüglich etwa 0,4 mm Montagespiel. Eine eigene M4-Gewindestange wird im Sechskantsitz des Knopfs mit Mutter, passender Unterlegscheibe und Kontermutter befestigt. Der Feder-Innendurchmesser muss über Scheibe und Kontermutter passen, mindestens etwa 10,5 mm; die Scheibe muss den Sechskantsitz überdecken. Die Rückstellfeder liegt im Gehäuse. Mit eigenen hinteren Anschlagmuttern den Abstand zwischen Knopf und Gehäuserand auf den vorgesehenen Tastweg setzen. Freien Rücklauf und Federweg ohne Blockieren prüfen. Einen eigenen Kleinspannungs-Taster fluchtend darunter montieren und dessen zulässigen Hub beachten. Kein elektrischer Kontakt enthalten; nicht für Netzspannung oder Sicherheits-, Not-Halt- und Schutzfunktionen. Einstellbare Werte: Dicke der eigenen Frontplatte: 1–6 mm; Außendurchmesser der Rückstellfeder: 12–16 mm; Freie Länge der eigenen Feder: 15–25 mm; Vorgesehener Tastweg: 2–5 mm; Radiales Befestigungsgewindespiel: 0.2–0.45 mm. Du hast einen eigenen 3D-Drucker? Konfiguriere die Maße, kaufe die STL-Datei und lade das 3D-Modell zum Selberdrucken herunter. Ohne eigenen Drucker kannst du das Teil bei uns fertigen lassen: Material wählen, Preis online berechnen, online bestellen und bezahlen. Die Geometrie wurde digital geprüft. Es wurde kein physischer Probedruck durchgeführt. Das Produktbild ist eine fotorealistische KI-Visualisierung der Standardmaße. Genanntes Fremdzubehör ist nicht enthalten.
