# Zahnrad Ersatz ohne CAD erstellen – Stirnrad online konfigurieren

Ein defektes Zahnrad bedeutet oft das Ende eines funktionierenden Geräts. Besonders bei älteren Maschinen, Haushaltsgeräten, Werkzeugen oder Spezialanlagen ist das passende Ersatzteil häufig nicht mehr verfügbar.

Genau hier hilft der parametrische Zahnrad-Konfigurator von machdeinteil.de.

Mit dem Motto **„Deine Maße. Dein Modell. Ohne CAD.“** können individuelle Stirnräder direkt online konfiguriert und als STL-Datei generiert werden – ohne CAD-Software und ohne technische Konstruktionserfahrung.

Alte Geräte funktionieren oft nur wegen eines kleinen Zahnrads nicht mehr

In vielen Fällen ist nicht die gesamte Maschine defekt, sondern lediglich ein kleines Kunststoffzahnrad beschädigt:

- abgenutzte Zähne

- gebrochene Zahnflanken

- gerissene Naben

- verschlissene Bohrungen

- Materialermüdung durch Alter

Typische Beispiele:

- Küchenmaschinen

- Kaffeemaschinen

- Drucker

- CD- und Kassettengeräte

- Modellbau

- Werkstattmaschinen

- industrielle Kleingeräte

- Motorantriebe

- Fördertechnik

- Getriebekomponenten

Oft existieren dafür keine Ersatzteile mehr. Originalteile sind nicht mehr lieferbar oder wirtschaftlich nicht sinnvoll.

Zahnrad online konfigurieren statt neu konstruieren

Ein komplettes Zahnrad in CAD nachzubauen ist für viele Anwender kompliziert und zeitaufwendig.

Der Stirnrad-Konfigurator vereinfacht den Prozess deutlich:

1. Zahnrad-Modell auswählen

2. Maße eingeben

3. 3D-Vorschau prüfen

4. STL-Datei generieren

Dadurch lassen sich Zahnräder schnell als individuelle STL-Datei erstellen.

Welche Parameter benötigt ein Stirnrad?

Für ein funktionierendes Stirnrad sind einige Grundparameter wichtig.

Modul (mm)

Der Modul bestimmt die Größe der Verzahnung. Er ist einer der wichtigsten Werte eines Zahnrads.

Typische Module:

- 0.5

- 1

- 1.5

- 2

Der Modul muss zum Gegenzahnrad passen. Unterschiedliche Module greifen nicht korrekt ineinander.

Zähnezahl

Die Zähnezahl bestimmt:

- Übersetzung

- Durchmesser

- Laufverhalten

Mehr Zähne bedeuten meist:

- größeren Durchmesser

- ruhigeren Lauf

- andere Übersetzung

Breite

Die Breite definiert die Stärke des Zahnrads entlang der Achse.

Eine größere Breite kann:

- Belastbarkeit erhöhen

- Kraft besser übertragen

- Stabilität verbessern

Bohrung

Die Bohrung definiert den Innendurchmesser für die Welle oder Achse.

Wichtig:

Die Bohrung sollte mit etwas Toleranz passend zur Welle gewählt werden.

Nabe

Die Nabe ist die erhöhte Mittelstruktur eines Zahnrads.

Sie verbessert:

- Stabilität

- Kraftübertragung

- Sitz auf der Welle

Wie berechnet man den Modul eines alten Zahnrads?

Bei alten oder beschädigten Zahnrädern fehlt häufig die technische Zeichnung. Trotzdem lässt sich der Modul oft bestimmen.

Eine einfache Näherungsformel lautet:

**Modul = Außendurchmesser / (Zähnezahl + 2)**

Beispiel:

- Außendurchmesser: 32 mm

- Zähnezahl: 30

Dann ergibt sich ungefähr:

**32 / (30 + 2) = 1**

Der Modul wäre also ungefähr **1**.

Wichtig:

Für präzise technische Anwendungen sollten Zahnräder zusätzlich geprüft werden.

Defektes Zahnrad richtig vermessen

Vor der Konfiguration empfiehlt sich eine sorgfältige Vermessung.

Besonders wichtig sind:

- Außendurchmesser

- Zähnezahl

- Breite

- Bohrung

- vorhandene Nabe

- Achsdurchmesser

Hilfreiche Werkzeuge:

- Schieblehre

- Messschieber

- Mikrometer

- Zahnradlehre

Selbst beschädigte Zahnräder lassen sich oft noch ausreichend vermessen.

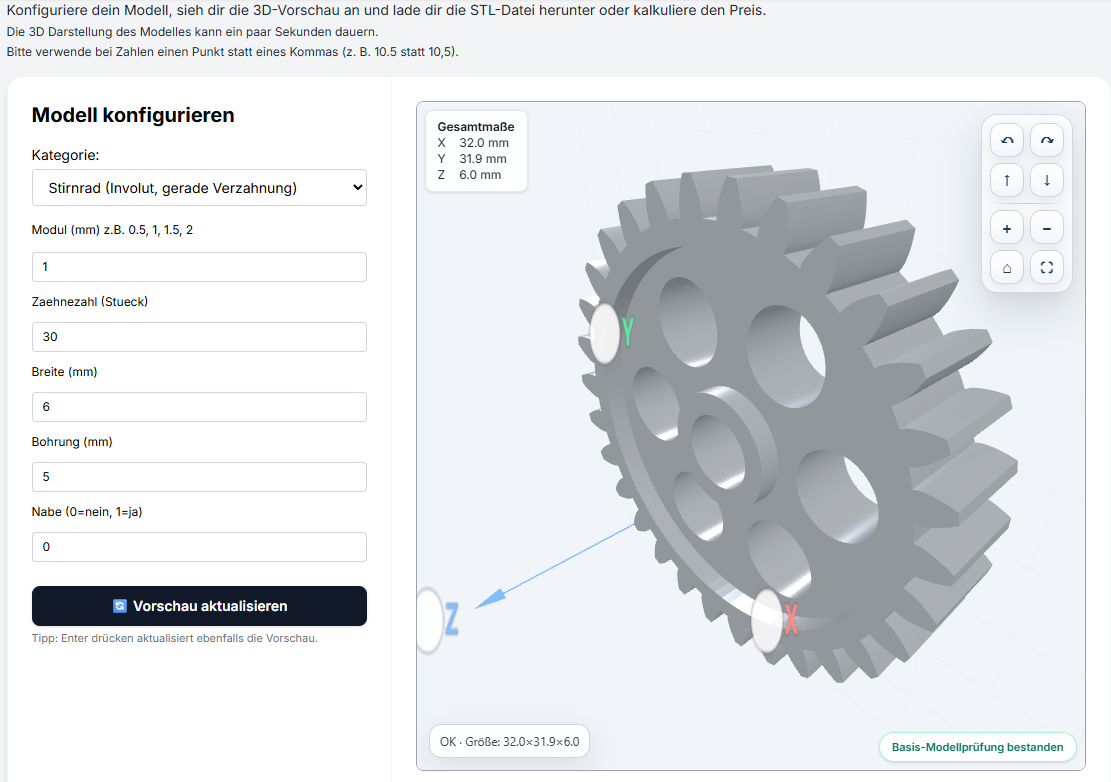

STL-Datei für Zahnräder online generieren

Nach Eingabe der Parameter erzeugt der Konfigurator automatisch ein individuelles STL-Modell.

Die Vorschau zeigt bereits:

- Gesamtmaße

- Maßlinien

- Koordinatensystem

- Materialvorschau

- 3D-Drehung und Zoom

Dadurch lässt sich das Modell vor dem Druck kontrollieren.

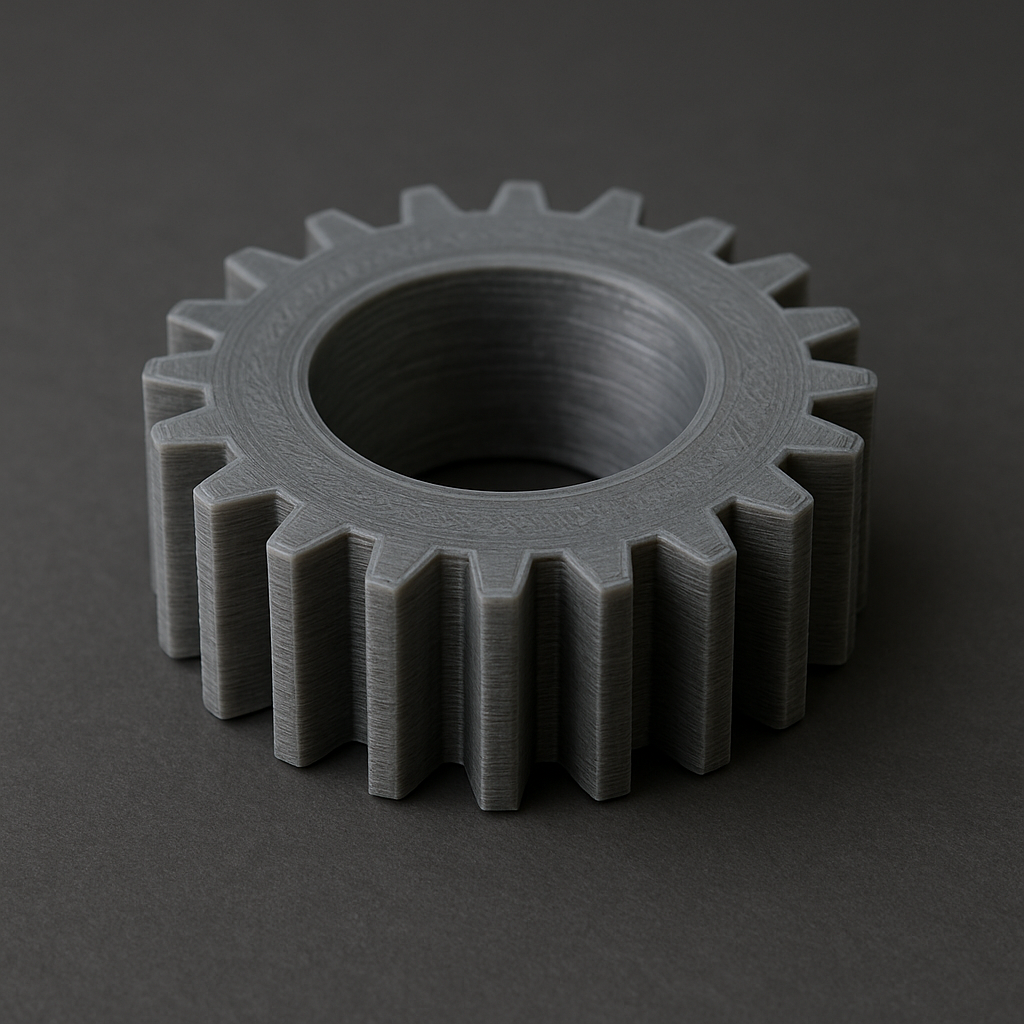

Zahnrad mit 3D-Druck herstellen

Viele Ersatz-Zahnräder lassen sich hervorragend im 3D-Druck herstellen.

Geeignete Materialien:

- PETG

- ASA

- Nylon

- Carbon-verstärkte Filamente

- Resin für feine Verzahnungen

Wichtig:

Materialwahl, Druckrichtung und Slicer-Einstellungen beeinflussen:

- Haltbarkeit

- Maßhaltigkeit

- Geräuschentwicklung

- Verschleiß

Warum parametrische Zahnrad-Konfiguratoren immer wichtiger werden

Immer mehr Nutzer suchen nach:

- Zahnrad STL erstellen

- Zahnrad konfigurieren

- Ersatzteil 3D drucken

- Stirnrad Generator

- Zahnrad ohne CAD erstellen

- Zahnrad Ersatz drucken

- Modul Zahnrad berechnen

Genau dafür wurde der Konfigurator entwickelt:

Technische Ersatzteile schnell und einfach online erzeugen.

Fazit

Mit dem Stirnrad-Konfigurator von machdeinteil.de lassen sich individuelle Zahnräder ohne CAD-Kenntnisse erstellen.

Einfach Maße eingeben, Vorschau prüfen und eine passende STL-Datei generieren.

Ideal für:

- Reparaturen

- alte Maschinen

- nicht mehr verfügbare Ersatzteile

- Prototypen

- individuelle technische Lösungen

**Deine Maße. Dein Modell. Ohne CAD.**
