Zahnrad Modul berechnen – Stirnrad richtig messen und Ersatz Zahnrad erstellen
Ein defektes Zahnrad ist ein häufiges Problem bei Maschinen, Haushaltsgeräten, Modellbau oder DIY-Projekten. Oft ist das originale Ersatzteil nicht mehr verfügbar. In vielen Fällen kann man jedoch ein neues Stirnrad nachbauen, wenn die wichtigsten Maße bekannt sind.
In dieser Anleitung zeigen wir ausführlich, wie du ein Zahnrad richtig misst, wie du das Modul berechnen kannst, welche Werte du dafür brauchst und wie daraus ein Ersatz Zahnrad entsteht. Anschließend kannst du dein Stirnrad mit Involutverzahnung direkt online konfigurieren.
Warum gehen Zahnräder kaputt?
Zahnräder übertragen ständig Kräfte und Bewegungen. Je nach Material, Belastung und Einsatzdauer kommt es früher oder später zu Verschleiß oder Bruch. Besonders Kunststoffzahnräder in älteren Geräten oder Getrieben sind oft betroffen. Wer ein kaputtes Zahnrad ersetzen will, muss zuerst die wichtigsten Maße korrekt erfassen.
- Materialermüdung
- Überlastung im Getriebe
- Alterung von Kunststoffzahnrädern
- fehlende Schmierung
- Blockieren des Getriebes
- falsche Ausrichtung oder schiefe Belastung
Welche Maße braucht man für ein Zahnrad?
Um ein Ersatz Zahnrad zu erstellen, werden nur wenige grundlegende Werte benötigt. Diese Maße definieren die Geometrie eines Stirnrads und sind entscheidend dafür, ob das neue Zahnrad später sauber mit dem Gegenrad läuft.
- Zahnzahl – Anzahl der Zähne
- Außendurchmesser – Gesamtdurchmesser über die Zahnspitzen
- Breite – axiale Dicke des Zahnrads
- Bohrungsdurchmesser – Loch für die Welle
- Modul – wichtigste Kenngröße für die Zahnteilung
Wenn diese Werte bekannt sind, kann ein gerades Stirnrad mit Involutverzahnung häufig sehr schnell neu erstellt werden. In deinem Fall kannst du Modul, Zahnzahl, Breite, Bohrung und optional eine Nabe direkt im Konfigurator einstellen.

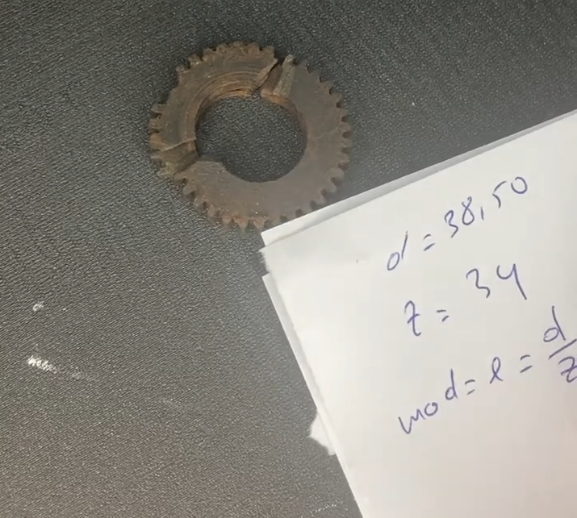

Zahnrad richtig vermessen – Schritt für Schritt
Zum Vermessen eines Zahnrads reicht meist eine Schieblehre. Wichtig ist, sauber und möglichst an unbeschädigten Stellen zu messen. Falls einzelne Zähne fehlen, können die übrigen Maße trotzdem oft zuverlässig bestimmt werden.
1. Zahnzahl zählen
Zähle alle Zähne einmal vollständig rundherum. Die Zahnzahl ist ein zentraler Wert für die spätere Berechnung des Moduls und für die Geometrie des neuen Stirnrads.
2. Außendurchmesser messen
Miss den Außendurchmesser über die Spitzen der Zähne. Genau dieser Wert wird zusammen mit der Zahnzahl genutzt, um das Modul zu bestimmen.
3. Breite des Zahnrads messen
Die Breite ist die axiale Dicke des Zahnrads. Sie beeinflusst Belastbarkeit, Kraftübertragung und Einbausituation.
4. Bohrung messen
Miss den Durchmesser der Mittelbohrung. Diese Bohrung ist wichtig, damit das Zahnrad später korrekt auf Welle oder Achse sitzt.
5. Optional: Nabe berücksichtigen
Manche Zahnräder besitzen eine Nabe. Diese sorgt für mehr Material im Bereich der Bohrung und kann wichtig sein, wenn Klemmen, Madenschrauben oder eine stabilere Montage vorgesehen sind. Im Konfigurator kann die Nabe optional aktiviert werden.
Modul eines Zahnrads berechnen
Das Modul ist die wichtigste Kenngröße eines Zahnrads. Nur Zahnräder mit gleichem Modul können sauber miteinander arbeiten. Wer also ein Stirnrad ersetzen, ein Zahnrad nachbauen oder ein neues Involut Zahnrad konfigurieren möchte, muss das Modul kennen.
Bei einem normalen geraden Stirnrad lässt sich das Modul aus Außendurchmesser und Zahnzahl berechnen:
Formel zur Modulberechnung
Modul = Außendurchmesser / (Zahnzahl + 2)
Beispiel
- Zahnzahl = 30
- Außendurchmesser = 32 mm
- Modul = 32 / (30 + 2)
- Modul = 1
Damit weißt du: Das Zahnrad hat Modul 1. Genau dieser Wert kann anschließend im Stirnrad-Konfigurator eingetragen werden.
Häufige Fehler beim Zahnrad messen
- Außendurchmesser nicht über die Zahnspitzen messen
- Zahnzahl falsch zählen
- Beschädigte Bereiche ungeprüft übernehmen
- Bohrung ungenau messen
- Modul mit Teilkreisdurchmesser verwechseln
Wer sauber misst und die Formel korrekt anwendet, kommt in vielen Fällen sehr schnell zu einem brauchbaren Ergebnis für ein neues Stirnrad.
Typische Modulgrößen bei Stirnrädern
Viele Zahnräder basieren auf standardisierten Modulgrößen. Typische Werte sind:
- 0.5
- 0.8
- 1
- 1.5
- 2
- 2.5
- 3
Gerade bei kleinen Getrieben, Modellbau, Haushaltsgeräten und Reparaturen kommen oft Modul 0.5, Modul 0.8 oder Modul 1 vor.
Stirnrad mit Involutverzahnung jetzt konfigurieren
Wenn Modul, Zahnzahl, Breite und Bohrung bestimmt wurden, kann ein neues Zahnrad erzeugt werden. Genau dafür ist der Stirnrad_Involut Konfigurator gedacht.
Dort lassen sich folgende Werte einstellen:
- Modul (mm)
- Zähnezahl
- Breite (mm)
- Bohrung (mm)
- Nabe optional ein- oder ausschalten
Das Modell erzeugt ein gerades Stirnrad mit Involutverzahnung und eignet sich für Maschinenbau, Reparaturen, DIY-Projekte und 3D-Druck.

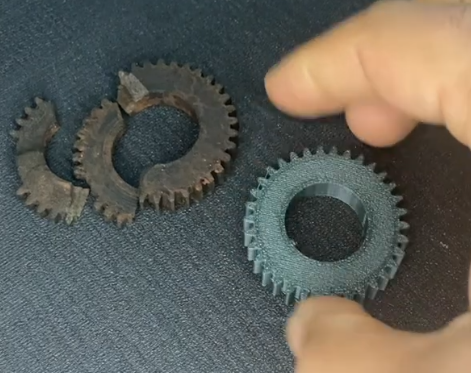

Kaputtes Zahnrad ersetzen
Wenn du Zahnzahl, Außendurchmesser, Breite und Bohrung ermittelt hast, kannst du dein neues Stirnrad direkt online konfigurieren.
FAQ – Zahnrad Modul berechnen
Wie berechnet man das Modul eines Zahnrads?
Mit der Formel Modul = Außendurchmesser / (Zahnzahl + 2). Dafür brauchst du den Außendurchmesser und die Zahnzahl des Zahnrads.
Welche Maße sind für ein Stirnrad wichtig?
Die wichtigsten Werte sind Zahnzahl, Modul, Breite und Bohrung.
Kann man ein kaputtes Zahnrad ersetzen?
Ja. In vielen Fällen kann ein beschädigtes oder gebrochenes Zahnrad vermessen und als Ersatzteil neu erstellt werden.
Kann man Zahnräder im 3D-Druck herstellen?
Ja, besonders für Reparaturen, Prototypen und viele technische Anwendungen sind 3D-gedruckte Zahnräder oft eine praktikable Lösung.
Was ist ein Stirnrad mit Involutverzahnung?
Ein Stirnrad mit Involutverzahnung ist ein gerades Zahnrad mit einer technisch bewährten Zahnform, die im Maschinenbau sehr verbreitet ist.
Welche Angaben kann ich im Konfigurator einstellen?
Im Konfigurator für Stirnrad_Involut kannst du Modul, Zähnezahl, Breite, Bohrung und optional eine Nabe einstellen.
Jetzt Stirnrad konfigurieren
Du hast die Maße schon bestimmt? Dann starte direkt mit dem Konfigurator und erstelle dein Involut-Stirnrad online.
