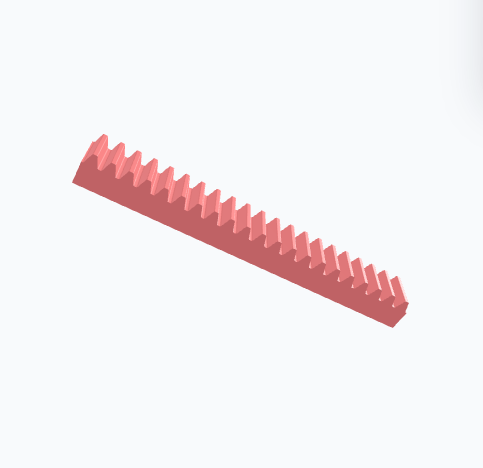

Zahnstange nach Maß konfigurieren – Modul berechnen und passende Zahnstange online erstellen

Zahnstange nach Maß online konfigurieren

Zahnstangen werden überall dort eingesetzt, wo eine Drehbewegung in eine lineare Bewegung umgewandelt werden soll. Zusammen mit einem Stirnrad bilden sie einen präzisen und zuverlässigen Zahnstangenantrieb. Mit unserem parametrischen Konfigurator erstellen Sie eine Zahnstange nach Ihren eigenen Maßen und laden das Modell als STL-Datei herunter oder bestellen direkt einen 3D-Druck.

Wie finde ich das richtige Modul?

Das wichtigste Maß einer Zahnstange ist das Modul. Es muss exakt zum verwendeten Zahnrad passen. Nur wenn beide Bauteile das gleiche Modul besitzen, greifen die Zähne sauber ineinander.

Falls Sie bereits ein vorhandenes Zahnrad besitzen, können Sie dessen Modul einfach bestimmen. Messen Sie den Außendurchmesser und zählen Sie die Zähne. Mit der Formel m = Außendurchmesser / (Zähne + 2) erhalten Sie das Modul eines Standard-Stirnrades.

Eine ausführliche Schritt-für-Schritt-Anleitung finden Sie hier: Zahnrad vermessen – Modul, Außendurchmesser und Teilkreisdurchmesser bestimmen.

Welche Parameter können angepasst werden?

Modul

Der Modul bestimmt die Größe der Verzahnung und muss mit dem Zahnrad übereinstimmen.

Länge

Die Zahnstange kann exakt auf die benötigte Gesamtlänge angepasst werden.

Breite und Höhe

Diese Maße bestimmen die Stabilität der Zahnstange und sollten entsprechend der Belastung gewählt werden.

Anzahl der Zähne

Je nach Ausführung ergibt sich die Verzahnung aus der Länge und dem gewählten Modul.

Typische Einsatzgebiete

• Linearantriebe
• CNC-Maschinen
• 3D-Drucker
• Automatisierungstechnik
• Robotik
• Schiebetüren
• Verstellmechanismen
• Sondermaschinenbau

Warum eine parametrische Zahnstange?

Standard-Zahnstangen passen häufig nicht exakt zur vorhandenen Konstruktion. Mit einem parametrischen Modell bestimmen Sie Länge, Modul und weitere Maße selbst. Dadurch sparen Sie Zeit und erhalten eine Zahnstange, die perfekt zu Ihrem Zahnrad passt.

STL herunterladen oder direkt fertigen lassen

Nach der Konfiguration können Sie die Zahnstange als STL-Datei herunterladen oder direkt den 3D-Druck berechnen lassen. Je nach Anwendung stehen verschiedene Materialien und Druckoptionen zur Verfügung.

FAQ

Muss das Modul von Zahnrad und Zahnstange identisch sein?

Ja. Nur Zahnräder und Zahnstangen mit demselben Modul greifen korrekt ineinander.

Kann ich eine vorhandene Zahnstange nachbauen?

Ja. Messen Sie die wichtigsten Abmessungen und übernehmen Sie diese in den Konfigurator.

Wie bestimme ich das Modul eines vorhandenen Zahnrads?

Nutzen Sie unseren Leitfaden zur Zahnradvermessung. Dort wird Schritt für Schritt erklärt, wie Sie aus Außendurchmesser und Zähnezahl das Modul berechnen.

Jetzt Zahnstange konfigurieren

Wählen Sie das passende Modul, definieren Sie die gewünschte Länge und erstellen Sie Ihre individuelle Zahnstange in wenigen Minuten.
