Flansch mit Ringnut

Flansch mit Ringnut – parametrisierter Rohrflansch für Hydraulik, Pneumatik und technische Rohrverbindungen

Der Flansch mit Ringnut ist ein vielseitig konfigurierbares Rohrbauteil für Hydraulik, Pneumatik, Maschinenbau, Anlagenbau und technische Rohrverbindungen. Mit diesem Modell lassen sich gerade Rohrstücke, Rohrbögen, Flanschrohre, Dichtflansche und Rohranschlüsse mit O-Ring-Nut schnell und präzise erzeugen.

Das Modell ist besonders stark, weil es mehrere Funktionen in einem einzigen Konfigurator vereint: Rohrdurchmesser, Flanschseite, Flanschkante, O-Ring-Nut und optionaler Bogen können frei kombiniert werden. Dadurch entstehen aus einem Grundmodell sehr viele praktische Varianten für Dichtverbindungen, Flanschadapter, Anschlussstücke und technische Rohrsysteme.

Typische Anwendungen

• Hydraulikflansch mit Dichtnut
• Pneumatikflansch für Luftleitungen
• Gerades Flanschrohr für Rohrverbindungen
• Rohrbogen mit Flansch für enge Einbauräume
• Dichtflansch mit O-Ring-Nut für technische Anschlüsse

Die integrierte Ringnut für O-Ringe macht dieses Modell besonders interessant für Anwendungen mit Abdichtung. Damit eignet sich der Konfigurator ideal für Flansch mit O-Ring, Flansch mit Dichtungsnut, O-Ring-Flansch, Dichtflansch und Rohranschluss mit Nut.

---

5 starke Beispiel-Presets

1. Gerades Flanschrohr mit Ringnut auf Seite A

• Innendurchmesser Rohr (mm): 20
• Außendurchmesser Rohr (mm): 26
• Länge Seite A (mm): 60
• Länge Seite B (mm): 60
• Rohrform: Gerade
• Bogenwinkel (°): 0
• Biegeradius (mm): 50
• Flanschseite: Seite A
• Flansch Außendurchmesser (mm): 50
• Flanschdicke (mm): 10
• Flanschkante: Rundung
• Flanschkante Größe (mm): 1.5
• Ringnut aktiv: Ja
• Ringnut Mitteldurchmesser (mm): 33
• Ring Schnurstärke (mm): 3
• Nut Toleranz Breite (mm): 0.25
• Nut Toleranz Tiefe (mm): 0.15
• Nut Tiefenfaktor: 0.75
• Abstand zur Flanschfläche (mm): 0
• Rundungsqualität ($fn): 128

2. Gerader Dichtflansch mit Fase auf Seite B

• Innendurchmesser Rohr (mm): 25
• Außendurchmesser Rohr (mm): 32
• Länge Seite A (mm): 80
• Länge Seite B (mm): 40
• Rohrform: Gerade
• Bogenwinkel (°): 0
• Biegeradius (mm): 60
• Flanschseite: Seite B
• Flansch Außendurchmesser (mm): 65
• Flanschdicke (mm): 12
• Flanschkante: Fase
• Flanschkante Größe (mm): 2
• Ringnut aktiv: Ja
• Ringnut Mitteldurchmesser (mm): 42
• Ring Schnurstärke (mm): 3.5
• Nut Toleranz Breite (mm): 0.25
• Nut Toleranz Tiefe (mm): 0.15
• Nut Tiefenfaktor: 0.75
• Abstand zur Flanschfläche (mm): 0
• Rundungsqualität ($fn): 128

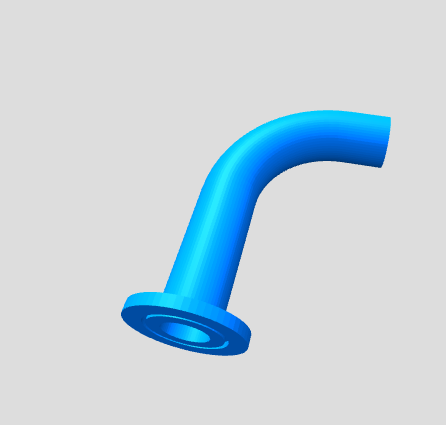

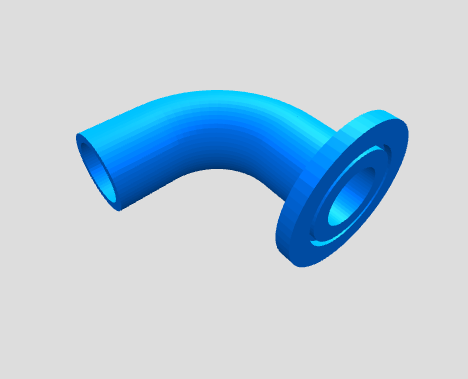

3. Rohrbogen mit Flansch und O-Ring-Nut

• Innendurchmesser Rohr (mm): 18
• Außendurchmesser Rohr (mm): 24
• Länge Seite A (mm): 50
• Länge Seite B (mm): 50
• Rohrform: Mit Bogen
• Bogenwinkel (°): 90
• Biegeradius (mm): 45
• Flanschseite: Seite A
• Flansch Außendurchmesser (mm): 55
• Flanschdicke (mm): 10
• Flanschkante: Rundung
• Flanschkante Größe (mm): 1.5
• Ringnut aktiv: Ja
• Ringnut Mitteldurchmesser (mm): 35
• Ring Schnurstärke (mm): 3
• Nut Toleranz Breite (mm): 0.25
• Nut Toleranz Tiefe (mm): 0.15
• Nut Tiefenfaktor: 0.75
• Abstand zur Flanschfläche (mm): 0
• Rundungsqualität ($fn): 128

4. Pneumatikflansch ohne Ringnut

• Innendurchmesser Rohr (mm): 10
• Außendurchmesser Rohr (mm): 14
• Länge Seite A (mm): 40
• Länge Seite B (mm): 40
• Rohrform: Gerade
• Bogenwinkel (°): 0
• Biegeradius (mm): 30
• Flanschseite: Seite B
• Flansch Außendurchmesser (mm): 36
• Flanschdicke (mm): 8
• Flanschkante: Keine
• Flanschkante Größe (mm): 0
• Ringnut aktiv: Nein
• Ringnut Mitteldurchmesser (mm): 20
• Ring Schnurstärke (mm): 2
• Nut Toleranz Breite (mm): 0.2
• Nut Toleranz Tiefe (mm): 0.1
• Nut Tiefenfaktor: 0.75
• Abstand zur Flanschfläche (mm): 0
• Rundungsqualität ($fn): 96

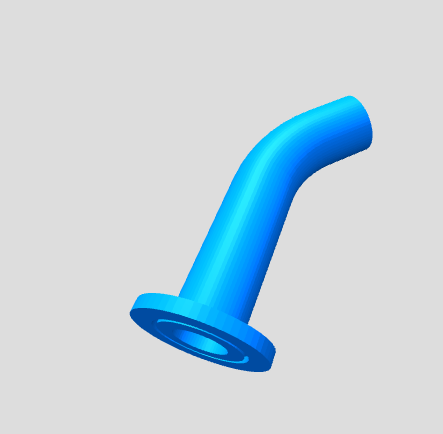

5. Großer Hydraulikflansch mit Bogen auf Seite B

• Innendurchmesser Rohr (mm): 30
• Außendurchmesser Rohr (mm): 38
• Länge Seite A (mm): 70
• Länge Seite B (mm): 90
• Rohrform: Mit Bogen
• Bogenwinkel (°): 45
• Biegeradius (mm): 80
• Flanschseite: Seite B
• Flansch Außendurchmesser (mm): 85
• Flanschdicke (mm): 14
• Flanschkante: Fase
• Flanschkante Größe (mm): 2
• Ringnut aktiv: Ja
• Ringnut Mitteldurchmesser (mm): 56
• Ring Schnurstärke (mm): 4
• Nut Toleranz Breite (mm): 0.3
• Nut Toleranz Tiefe (mm): 0.15
• Nut Tiefenfaktor: 0.75
• Abstand zur Flanschfläche (mm): 0
• Rundungsqualität ($fn): 128

---

Vorteile des Konfigurators

• Gerades Rohr oder Rohrbogen in einem Modell
• Flansch auf Seite A oder Seite B
• Rundung, Fase oder gerade Flanschkante
• Integrierte Ringnut für O-Ring-Dichtung
• Geeignet für Hydraulik, Pneumatik und technische Rohranschlüsse

Wenn du einen Flansch mit Ringnut, Dichtflansch, Hydraulikflansch, Pneumatikflansch, Rohrbogen mit Flansch oder Flanschadapter suchst, ist dieses Modell eine besonders flexible Lösung für individuelle technische Anwendungen.

Einsatzbereiche sind u.a. Rohr- und Leitungssysteme, Adapter-/Übergangsteile, Halterungen sowie funktionsnahe Prototypen in der Fluidtechnik. Typische Einstellwerte sind z.B. Innendurchmesser Rohr, Außendurchmesser Rohr, Länge Seite A, Länge Seite B, Rohrform, Bogenwinkel. Weitere Maße können je nach Modell im Konfigurator angepasst werden. Optionen/Varianten: Gerades Flanschrohr; Rohrbogen mit Flansch; Dichtflansch mit O-Ring-Nut; Hydraulikflansch; Pneumatikflansch. Das Modell ist parametrisch aufgebaut: Du gibst die Maße im Konfigurator ein und erhältst ein passendes, individuelles 3D-Modell für Fertigung und/oder Download.
