Reparaturblech

Reparaturblech für Topfscharniere – die starke Lösung für ausgerissene Scharnierlöcher

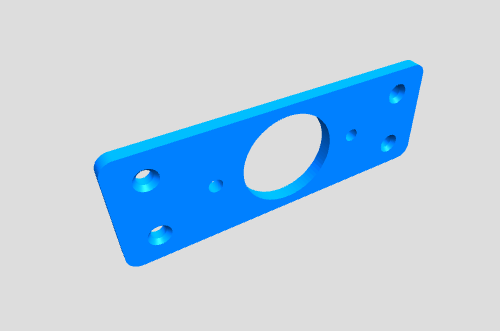

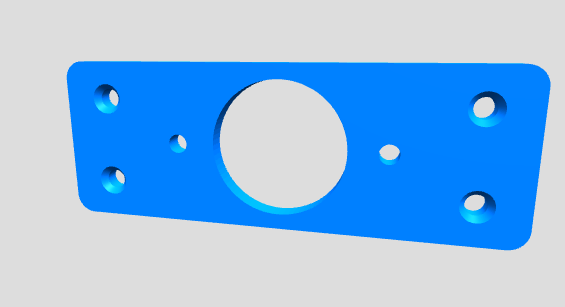

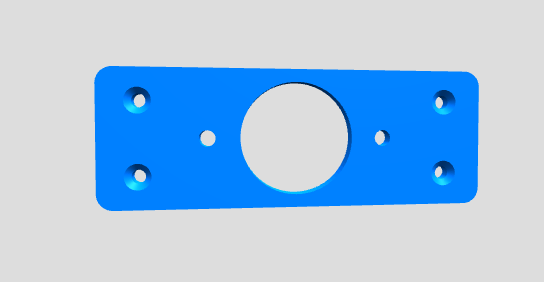

Das Reparaturblech ist eine parametrisierte Reparaturplatte für beschädigte oder ausgerissene Topfscharniere bei Möbeln. Wenn die Topfbohrung oder die Schraublöcher des Scharniers nicht mehr halten, kann mit diesem Modell eine stabile neue Aufnahme geschaffen werden.

Der Konfigurator eignet sich besonders für IKEA Schränke, Küchenschränke, Kleiderschränke, Badmöbel und andere Möbel mit Topfbändern. Das Reparaturteil kann passend für 26 mm, 35 mm oder 40 mm Topfbohrungen erstellt werden und lässt sich anschließend herunterladen oder direkt im 3D-Druck fertigen.

---

Was der Konfigurator automatisch anpasst

Je nach gewähltem Topf-Standard werden sinnvolle Ausgangswerte automatisch gesetzt. Dazu gehören unter anderem:

• Topfdurchmesser
• Grundbreite und Grundhöhe des Reparaturblechs
• Abstand der Scharnierbohrungen
• Höhe der Scharnierbohrungen relativ zum Topfzentrum
• Durchmesser der Scharnierbohrungen
• Dicke des Reparaturblechs
• Randabstände und Position der vier Befestigungslöcher

Danach kann das Modell fein angepasst werden – ideal für individuelle Scharniere, Sondermaße oder spezielle Möbel.

---

Typische Anwendungsfälle

1. Reparatur eines IKEA Kleiderschranks

• Topf-Standard: 35 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 0
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 44
• Scharnierhöhe relativ zum Topfzentrum (mm): 10
• Scharnierloch Ø (mm): 5
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 8
• Senkungstiefe (mm): 1.6
• Rundungsqualität ($fn): 80

2. Kleine Möbeltür mit 26 mm Topfscharnier

• Topf-Standard: 26 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 0
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 32
• Scharnierhöhe relativ zum Topfzentrum (mm): 8
• Scharnierloch Ø (mm): 4
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 7
• Senkungstiefe (mm): 1.4
• Rundungsqualität ($fn): 64

3. Stabile Reparatur für schwerere Tür mit 40 mm Topf

• Topf-Standard: 40 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 0
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 52
• Scharnierhöhe relativ zum Topfzentrum (mm): 12
• Scharnierloch Ø (mm): 5
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 8.5
• Senkungstiefe (mm): 1.8
• Rundungsqualität ($fn): 96

4. Breiteres Reparaturblech für beschädigte Türfläche

• Topf-Standard: 35 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 20
• Höhe anpassen (mm): 6
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 44
• Scharnierhöhe relativ zum Topfzentrum (mm): 10
• Scharnierloch Ø (mm): 5
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 8
• Senkungstiefe (mm): 1.6
• Rundungsqualität ($fn): 80

5. Ohne Senkung für einfache Schraubenköpfe

• Topf-Standard: 35 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 0
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0.3
• Scharnierabstand (mm): 44
• Scharnierhöhe relativ zum Topfzentrum (mm): 10
• Scharnierloch Ø (mm): 5
• Senkung aktiv: Nein
• Senkungsdurchmesser (mm): 8
• Senkungstiefe (mm): 1.6
• Rundungsqualität ($fn): 72

6. Leicht versetzte Topfposition

• Topf-Standard: 35 mm
• Topfzentrum X (mm): 2
• Topfzentrum Y (mm): -1
• Breite anpassen (mm): 0
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 44
• Scharnierhöhe relativ zum Topfzentrum (mm): 10
• Scharnierloch Ø (mm): 5
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 8
• Senkungstiefe (mm): 1.6
• Rundungsqualität ($fn): 80

7. Engere Scharnierbohrung für Sonderband

• Topf-Standard: 35 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 0
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 42
• Scharnierhöhe relativ zum Topfzentrum (mm): 9
• Scharnierloch Ø (mm): 4.5
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 8
• Senkungstiefe (mm): 1.5
• Rundungsqualität ($fn): 80

8. Größere Befestigungslöcher für alternative Schrauben

• Topf-Standard: 40 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 10
• Höhe anpassen (mm): 4
• Befestigungsloch Ø anpassen (mm): 0.5
• Scharnierabstand (mm): 52
• Scharnierhöhe relativ zum Topfzentrum (mm): 12
• Scharnierloch Ø (mm): 5
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 9
• Senkungstiefe (mm): 1.8
• Rundungsqualität ($fn): 96

9. Minimal kompakte Reparatur für schmale Türen

• Topf-Standard: 26 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): -4
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 32
• Scharnierhöhe relativ zum Topfzentrum (mm): 8
• Scharnierloch Ø (mm): 4
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 7
• Senkungstiefe (mm): 1.4
• Rundungsqualität ($fn): 64

10. Universelle Standardplatte für viele Möbelreparaturen

• Topf-Standard: 35 mm
• Topfzentrum X (mm): 0
• Topfzentrum Y (mm): 0
• Breite anpassen (mm): 0
• Höhe anpassen (mm): 0
• Befestigungsloch Ø anpassen (mm): 0
• Scharnierabstand (mm): 44
• Scharnierhöhe relativ zum Topfzentrum (mm): 10
• Scharnierloch Ø (mm): 5
• Senkung aktiv: Ja
• Senkungsdurchmesser (mm): 8
• Senkungstiefe (mm): 1.6
• Rundungsqualität ($fn): 80

---

Vorteile des Reparaturblech-Konfigurators

• Passend für 26, 35 und 40 mm Topfbohrungen
• Ideal für ausgerissene Scharnierlöcher und beschädigte Möbel
• Automatische Anpassung wichtiger Geometrien je nach Topfgröße
• Feinjustierung für Breite, Höhe und Bohrungsdurchmesser
• Perfekt für 3D-Druck, Ersatzteile und DIY-Reparaturen
• Geeignet für IKEA, Küchenmöbel, Schranktüren und viele andere Anwendungen

---

Fazit

Mit dem Reparaturblech Konfigurator lässt sich schnell ein individuelles Reparaturteil für Topfscharniere erstellen. So können kaputte Türen und ausgerissene Scharnierbereiche oft gerettet werden, ohne den kompletten Schrank oder die ganze Tür zu ersetzen.

Perfekt für Möbelreparatur, Ersatzteile, 3D-Druck, DIY, Werkstatt und nachhaltiges Reparieren statt Wegwerfen.

Geeignet für Konstruktion, Vorrichtungsbau, Montagehilfen, Abdeckungen, Halterungen und individuelle Anpassungen im Maschinen- und Anlagenumfeld. Typische Einstellwerte sind z.B. Topf-Standard, Topfzentrum X, Topfzentrum Y, Breite anpassen, Höhe anpassen, Befestigungsloch Durchmesser anpassen. Weitere Maße können je nach Modell im Konfigurator angepasst werden. Optionen/Varianten: Topfscharnier Reparaturblech 26 mm; Topfscharnier Reparaturblech 35 mm; Topfscharnier Reparaturblech 40 mm; Scharnier Reparaturplatte; Möbel Reparaturplatte; Topfband Reparaturteil. (Weitere Optionen sind möglich.) Das Modell ist parametrisch aufgebaut: Du gibst die Maße im Konfigurator ein und erhältst ein passendes, individuelles 3D-Modell für Fertigung und/oder Download.
