UniversalVerbinder

UniversalVerbinder für Rohre und Profile – individuell konfigurierbarer Steckverbinder

Der UniversalVerbinder ist ein parametrisierter Rohrverbinder und Profilverbinder für den 3D-Druck. Mit dem Konfigurator lassen sich verschiedene Verbindertypen erstellen, zum Beispiel 90° Winkel, T-Stücke, Kreuzverbinder, 3D-Ecken oder 6-Wege-Raumkreuze.

Das Modell eignet sich für Rundrohre, Vierkantrohre und Rechteckprofile. Typische Anwendungen sind leichte Gestelle, Rahmen, Möbelprojekte, Regale, Vorrichtungen, Prototypen, Werkstatt-Hilfen und DIY-Konstruktionen.

---

Problem und Lösung

Beim Bau von Rahmen oder Gestellen fehlt oft ein passender Verbinder für das vorhandene Rohrmaß. Standardteile passen häufig nicht exakt, sind nur für bestimmte Profile verfügbar oder müssen teuer bestellt werden.

Der UniversalVerbinder-Konfigurator löst dieses Problem: Profilmaß, Einstecktiefe, Toleranz und Schraubbohrungen können direkt angepasst werden. So entsteht ein individueller Steckverbinder, der zum vorhandenen Rundrohr oder Rechteckprofil passt.

---

Welche Verbinder-Typen sind möglich?

• 90° Winkel: für einfache Eckverbindungen in einer Ebene

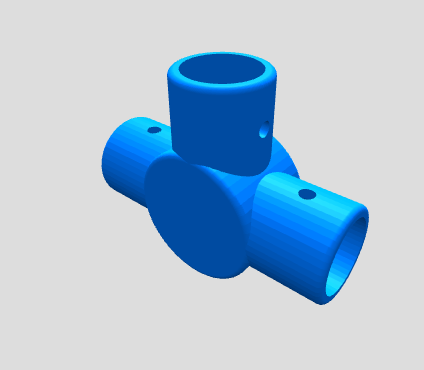

• T-Stück: für Abzweigungen und Rahmenstreben
• Kreuz flach X/Y: für vier Profile in einer Ebene
• 3D-Ecke X/Y/Z: für räumliche Eckverbindungen, zum Beispiel Würfelrahmen

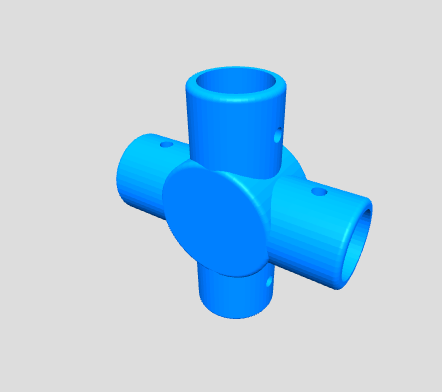

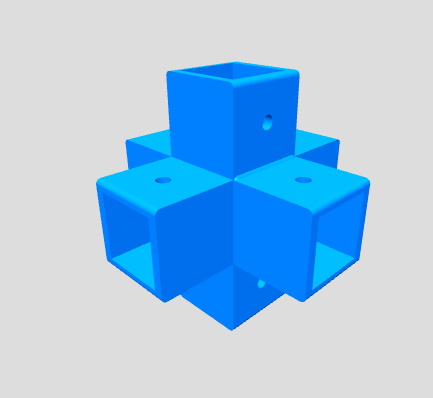

• 6-Wege Raumkreuz: für Verbindungen in alle Raumrichtungen

---

Parameter einfach erklärt

• Verbinder-Typ: bestimmt die Anzahl und Richtung der Steckarme.
• Profiltyp: wählt zwischen Rundrohr und Rechteck- bzw. Vierkantprofil.
• Breite / Durchmesser: Außendurchmesser des Rundrohrs oder Breite des Rechteckprofils.
• Höhe bei Rechteckprofil: nur für Rechteckprofile relevant.
• Einstecktiefe: bestimmt, wie tief das Rohr oder Profil in den Verbinder eingeschoben wird.
• Wandstärke: beeinflusst Stabilität und Materialstärke des Verbinders.
• Spiel / Toleranz: sorgt dafür, dass das Profil leichter eingesteckt werden kann.
• Schraubbohrungen: optionale Bohrungen zur zusätzlichen Fixierung mit Schrauben.
• Schraubloch Ø: Durchmesser der Schraubbohrung, zum Beispiel 4.2 mm für M4.
• Qualität / Rundheit: steuert die Rundungsqualität bei runden Profilen.

---

Typische Anwendungsfälle

1. Einfacher 90° Winkel für Rundrohr

• Verbinder-Typ: 90° Winkel
• Profiltyp: Rundrohr
• Breite / Durchmesser: 20 mm
• Einstecktiefe: 38 mm
• Wandstärke: 3 mm
• Spiel / Toleranz: 0.45 mm
• Schraubbohrungen: Ja
• Schraubloch Ø: 4.2 mm

2. T-Stück für Rahmenstrebe

• Verbinder-Typ: T-Stück
• Profiltyp: Rundrohr
• Breite / Durchmesser: 20 mm
• Einstecktiefe: 40 mm
• Wandstärke: 3.5 mm
• Spiel / Toleranz: 0.5 mm
• Schraubbohrungen: Ja
• Schraubloch Ø: 4.2 mm

3. Kreuzverbinder für flache Konstruktionen

• Verbinder-Typ: Kreuz flach X/Y
• Profiltyp: Rundrohr
• Breite / Durchmesser: 18 mm
• Einstecktiefe: 35 mm
• Wandstärke: 3 mm
• Spiel / Toleranz: 0.4 mm
• Schraubbohrungen: Nein

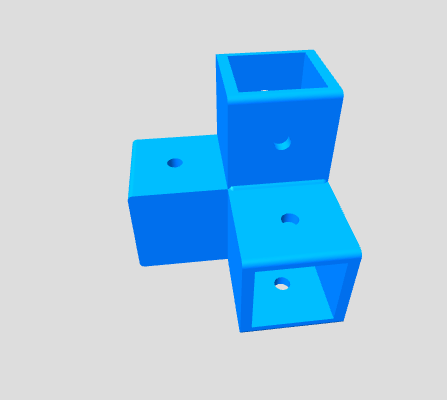

4. 3D-Ecke für Würfelrahmen

• Verbinder-Typ: 3D-Ecke X/Y/Z
• Profiltyp: Rechteck / Vierkant
• Breite: 20 mm
• Höhe: 20 mm
• Einstecktiefe: 38 mm
• Wandstärke: 4 mm
• Spiel / Toleranz: 0.45 mm
• Schraubbohrungen: Ja

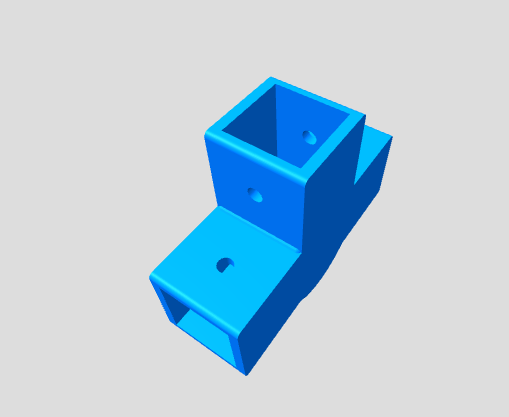

5. Rechteckprofil-Verbinder für leichte Gestelle

• Verbinder-Typ: 90° Winkel
• Profiltyp: Rechteck / Vierkant
• Breite: 30 mm
• Höhe: 20 mm
• Einstecktiefe: 45 mm
• Wandstärke: 4 mm
• Spiel / Toleranz: 0.5 mm
• Schraubloch Ø: 5 mm

6. 6-Wege-Raumkreuz für modulare Systeme

• Verbinder-Typ: 6-Wege Raumkreuz
• Profiltyp: Rundrohr
• Breite / Durchmesser: 16 mm
• Einstecktiefe: 32 mm
• Wandstärke: 3 mm
• Spiel / Toleranz: 0.35 mm
• Schraubbohrungen: Ja

---

Vorteile des UniversalVerbinder-Konfigurators

• Mehrere Verbinderarten in einem Modell
• Geeignet für Rundrohr, Vierkantrohr und Rechteckprofil
• Einfach an vorhandene Rohrmaße anpassbar
• Optionale Schraubbohrungen für zusätzliche Fixierung
• Ideal für 3D-Druck, DIY, Möbelbau und Werkstatt
• Schnellere Ladezeit durch reduzierte Parameter und optimierte Standardwerte

---

Hinweise zur Stabilität

Für belastete Konstruktionen sollte die Wandstärke ausreichend groß gewählt werden. Bei größeren Rohren oder Profilen empfiehlt sich eine höhere Einstecktiefe und die Aktivierung der Schraubbohrungen.

Für den 3D-Druck eignen sich je nach Anwendung Materialien wie PETG, ASA, ABS oder technische Filamente. PLA kann für einfache Prototypen und leichte Innenanwendungen verwendet werden.

---

Fazit

Mit dem UniversalVerbinder lassen sich schnell individuelle Rohrverbinder, Profilverbinder und Steckverbinder erstellen. Das Modell ist besonders praktisch, wenn Standardverbinder nicht passen oder eine spezielle Geometrie benötigt wird.

Ideal für 3D-Druck, Möbelbau, DIY-Projekte, Prototypen, Rahmen, Gestelle, Vorrichtungen und modulare Konstruktionen.

Geeignet für Konstruktion, Vorrichtungsbau, Montagehilfen, Abdeckungen, Halterungen und individuelle Anpassungen im Maschinen- und Anlagenumfeld. Typische Einstellwerte sind z.B. Verbinder-Typ, Profiltyp, Breite / Durchmesser, Höhe bei Rechteckprofil, Einstecktiefe, Wandstärke. Weitere Maße können je nach Modell im Konfigurator angepasst werden. Optionen/Varianten: 90° Winkelverbinder für Rundrohr; 90° Winkelverbinder für Vierkantrohr; T-Stück Rohrverbinder; Kreuzverbinder flach X/Y; 3D-Eckverbinder für Rahmen; 6-Wege Raumkreuz Verbinder. (Weitere Optionen sind möglich.) Das Modell ist parametrisch aufgebaut: Du gibst die Maße im Konfigurator ein und erhältst ein passendes, individuelles 3D-Modell für Fertigung und/oder Download.
