Absaug-Schieber mit Schlauchstutzen nach Maß

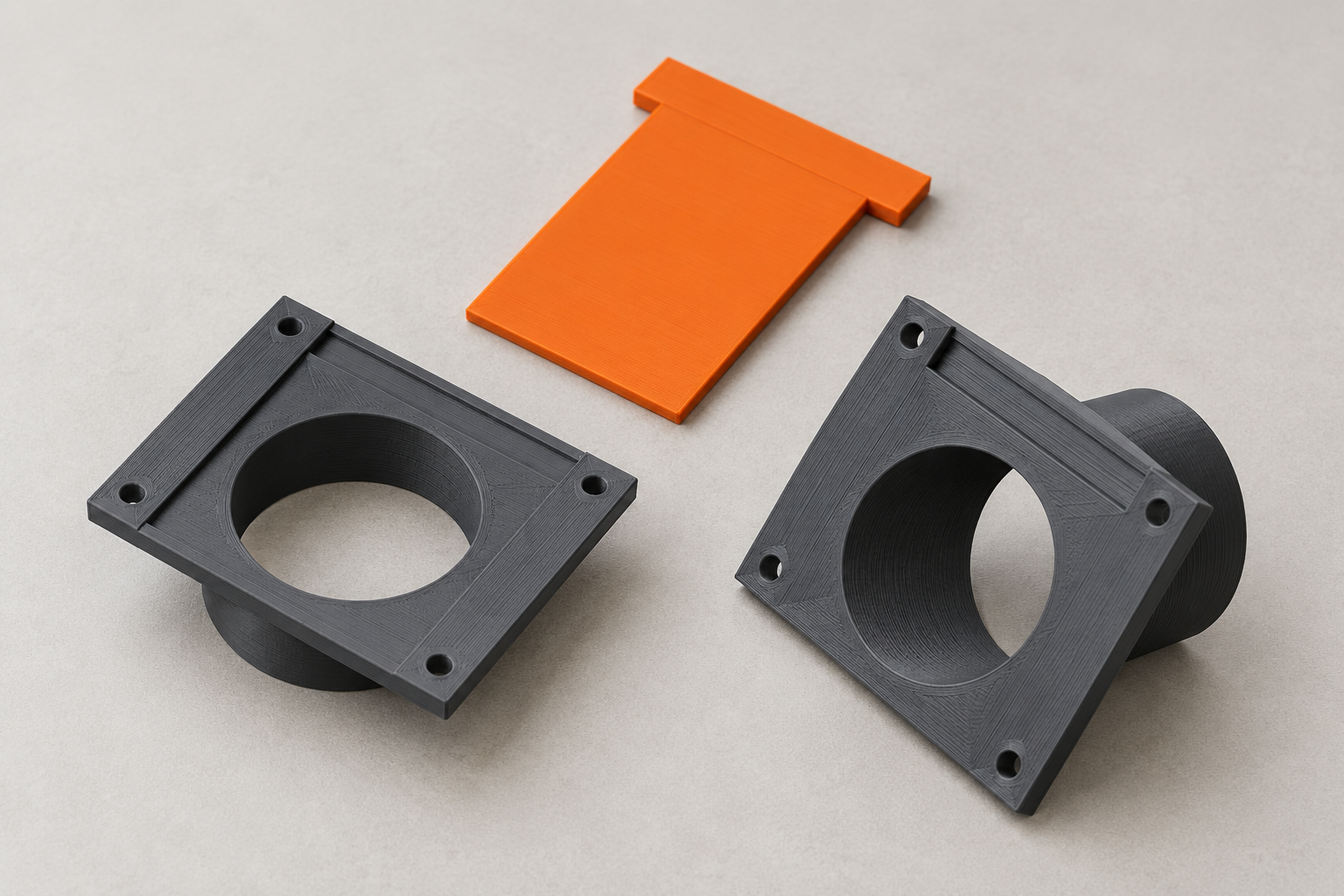

Ein Absaugzweig soll geschlossen werden, aber der vorhandene Schlauch passt nicht zum Standardschieber? Dieses Modell verbindet zwei gleiche Stutzen mit einer manuellen Schieberzunge. Die Hälften werden verschraubt. Die massive Zunge wird zum Öffnen herausgezogen; sie hat keine runde Durchgangsöffnung. Was du anpassen kannst: Stutzenmaß direkt auf den gemessenen Schlauch abstimmen. Zwei identische Gehäusehälften vereinfachen Ersatz und Druck. Zunge herausnehmbar zum Reinigen. So misst du richtig: 1. Tatsächlichen Schlauch-Innendurchmesser messen und Stutzen-Außenmaß mit Passzugabe wählen. 2. Bauraum einschließlich herausgezogener Zunge prüfen: der Schieber braucht zusätzlichen seitlichen Weg. 3. Wandstärke und gewünschten freien Kanal abgleichen; alle drei Teile mit denselben Parametern exportieren. Montage und Passprobe: 1. Gehäuse zweimal und Schieber einmal drucken. Gleitflächen entgraten und Stützmaterial vollständig entfernen. 2. Zunge zwischen die einander zugewandten Nuten legen und vier Schrauben mit Scheiben und Muttern montieren. Standard: M4, Länge nach Stapeldicke wählen. 3. Schläuche passend befestigen, Leitungen unabhängig abstützen. Öffnen, Schließen und Leckage bei vorgesehenem Unterdruck prüfen. Hinweise zum 3D-Druck: Gehäuse werden mit Stutzen auf dem Bett ausgegeben. Die breite, überstehende Flanschplatte braucht außen Stützmaterial; im Slicer kontrollieren. Zunge flach drucken. PETG als Prototyp, 0,2 mm Schichten und ausreichende Wände. Gleitspiel erst an einer Probe abstimmen. Passform und Lieferumfang: Funktionsprototyp für geeignete Hobby-Absaugungen; keine zugesicherte Luftdichtheit oder Absaugleistung. Keine Druckarmatur, keine ATEX-/Antistatikfreigabe und keine Eignung für gesundheitsgefährdende Stäube, heiße Späne oder Funken. Zunge ist ganz herausnehmbar und nicht unverlierbar geführt.
