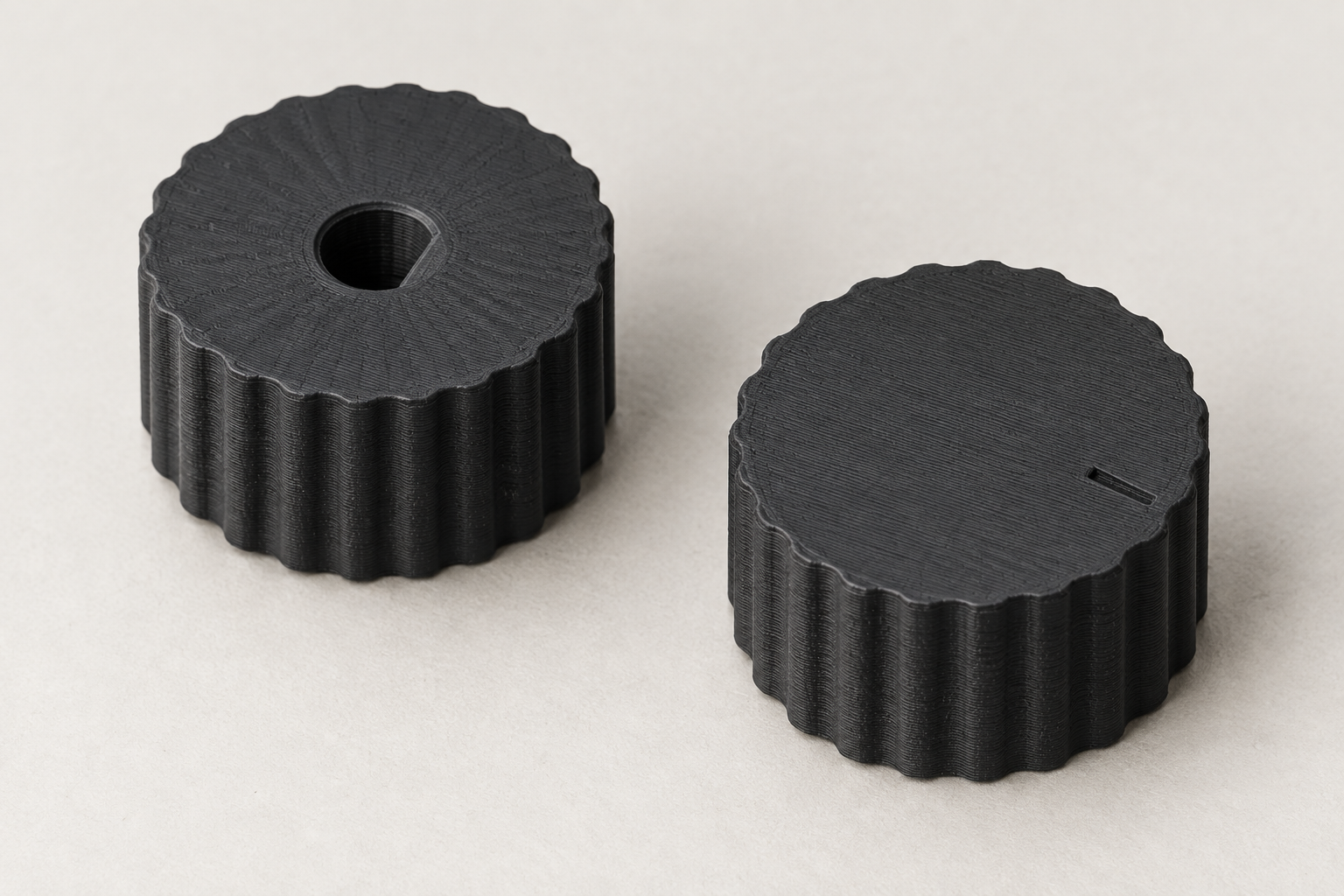

Ersatz-Drehknopf nach Maß für D-, Rund- und Vierkantwellen

Ein Bedienknopf fehlt, sitzt locker oder hat die falsche Wellenaufnahme? Hier kannst du einen Ersatzknopf für passende Potentiometer, Drehencoder und Hobbygeräte nach Maß erstellen. Wellenform, Einstecktiefe, Außengröße und Markierung werden unabhängig eingestellt. Umlaufende Rillen bilden die Grifffläche; eine optionale radiale Bohrung bereitet eine M3-Sicherung vor. Was du anpassen kannst: Aufnahme für eine D-Welle, glatte Rundwelle oder einen Vierkant. Passungszugabe zum Wellenmaß und wählbare Einstecktiefe. Rillengriff, vertiefte Richtungsmarkierung und optionale Schraubensicherung. So misst du richtig: 1. Wellenform bestimmen. Bei Rund- und D-Wellen den vollständigen Durchmesser messen; beim Vierkant die Schlüsselweite zwischen gegenüberliegenden Flächen. 2. Bei einer D-Welle die Abflachung ermitteln: voller Durchmesser minus Abstand von der flachen Seite zur gegenüberliegenden Rundung. Freie Wellenlänge messen. 3. Platz für Knopfdurchmesser und Höhe prüfen. Markierungsrichtung wählen und mit einer Probepassung die Zugabe an Drucker und Material anpassen. Montage und Passprobe: 1. Gedruckte Aufnahme entgraten und ohne Gewalt anprobieren. Der Knopf darf nicht am Gehäuse schleifen. 2. Wenn Sicherung gewählt ist, das radiale 2,5-mm-Kernloch mit M3 nacharbeiten. Passende Madenschraube separat einsetzen; bei Rundwellen ist die Sicherung erforderlich. 3. Knopf ausrichten und vorsichtig befestigen. Freien Lauf, Markierungsstellung und Haltekraft bei der vorgesehenen Bedienung prüfen. Hinweise zum 3D-Druck: Mit der geschlossenen Sichtfläche auf dem Druckbett und der Wellenöffnung nach oben drucken. Für einen Innenraum-Prototyp kommen PLA oder PETG infrage. Startprofil: 0,16–0,2 mm Schichten, vier Wände und 40 % Infill; Aufnahme und Markierung im Slicer prüfen. Keine Passungs- oder Drehmomentgarantie ohne realen Test. Passform und Lieferumfang: Für einfache manuelle Bedienelemente nach Maßprüfung. Keine verzahnten, gerändelten oder doppelt abgeflachten Wellenaufnahmen. Kein freigegebener Ersatz für Gas-, Herd-, Heizungs- oder sicherheitsrelevante Maschinenbedienung. Temperaturbeständigkeit, Drehmoment und Sitz wurden nicht physisch erprobt. Schraube und Gewindebohrer separat.
