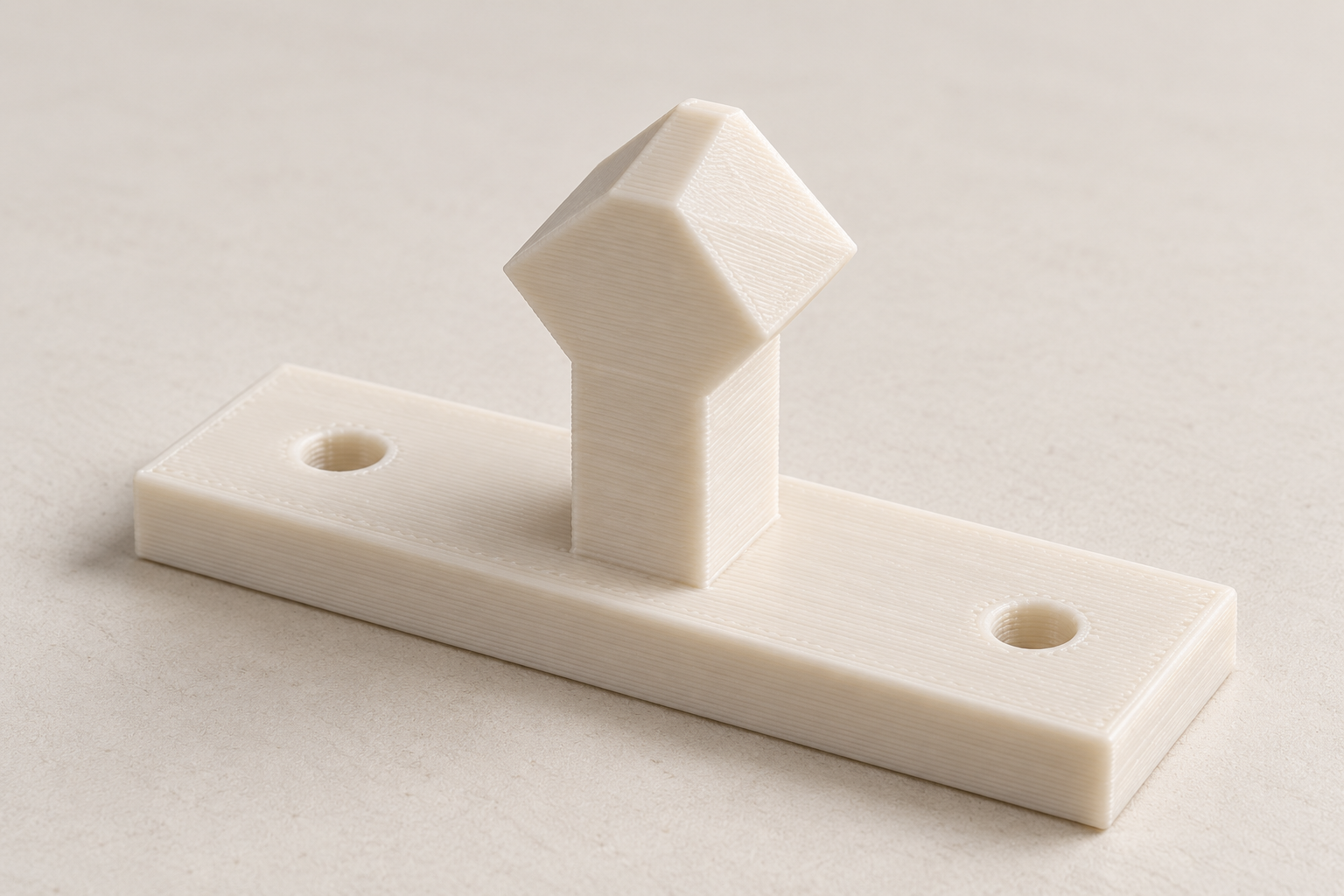

Gegenstück für Möbel-Doppelrollenschnäpper nach Maß

Ein fehlendes Gegenstück muss nicht immer zum Austausch des gesamten Möbelverschlusses führen. Dieser Entwurf kombiniert eine Zweilochplatte mit einem pfeilförmigen Rastkopf. Die Abmessungen lassen sich auf einen geeigneten vorhandenen Doppelrollenschnäpper abstimmen; dessen Federkraft und Geometrie bestimmen die Eignung. Was du anpassen kannst: Alte Schraubpunkte über den Lochabstand berücksichtigen. Ausladung und Kopfprofil getrennt einstellen. Vorhandener Rollenmechanismus bleibt erhalten. So misst du richtig: 1. Lochabstand und verfügbaren Platz für die Platte messen. 2. Am alten Gegenstück Hals, Kopf und Breite entlang der Rollenachsen abnehmen. 3. Ausladung ab Plattenoberseite messen; Plattendicke zusätzlich berücksichtigen. Montage und Passprobe: 1. Rastflanken entgraten und zunächst bei offener Tür von Hand am Schnäpper prüfen. 2. Mit passenden kleinen Linsenkopfschrauben am Möbel befestigen. 3. Tür langsam schließen; bei hohem Widerstand Kopfmaße oder Position korrigieren. Hinweise zum 3D-Druck: PETG für die Passprobe, 0,2-mm-Schichten und mindestens fünf Konturen. Anschraubplatte aufs Druckbett. Der Rastkopf wächst mit druckbaren Schrägen; keine Stützen vorgesehen. Rastflanken sorgfältig glätten und nach wiederholtem Öffnen auf Risse prüfen. Passform und Lieferumfang: Nur das Gegenstück wird gedruckt; Rollenmechanismus und Schrauben sind separat. Für leichte Möbeltüren nach Passprobe. Kein Schloss, keine Kindersicherung und keine Freigabe für Brandschutz-, Flucht- oder Fahrzeugtüren. Keine garantierte Zyklenfestigkeit.
