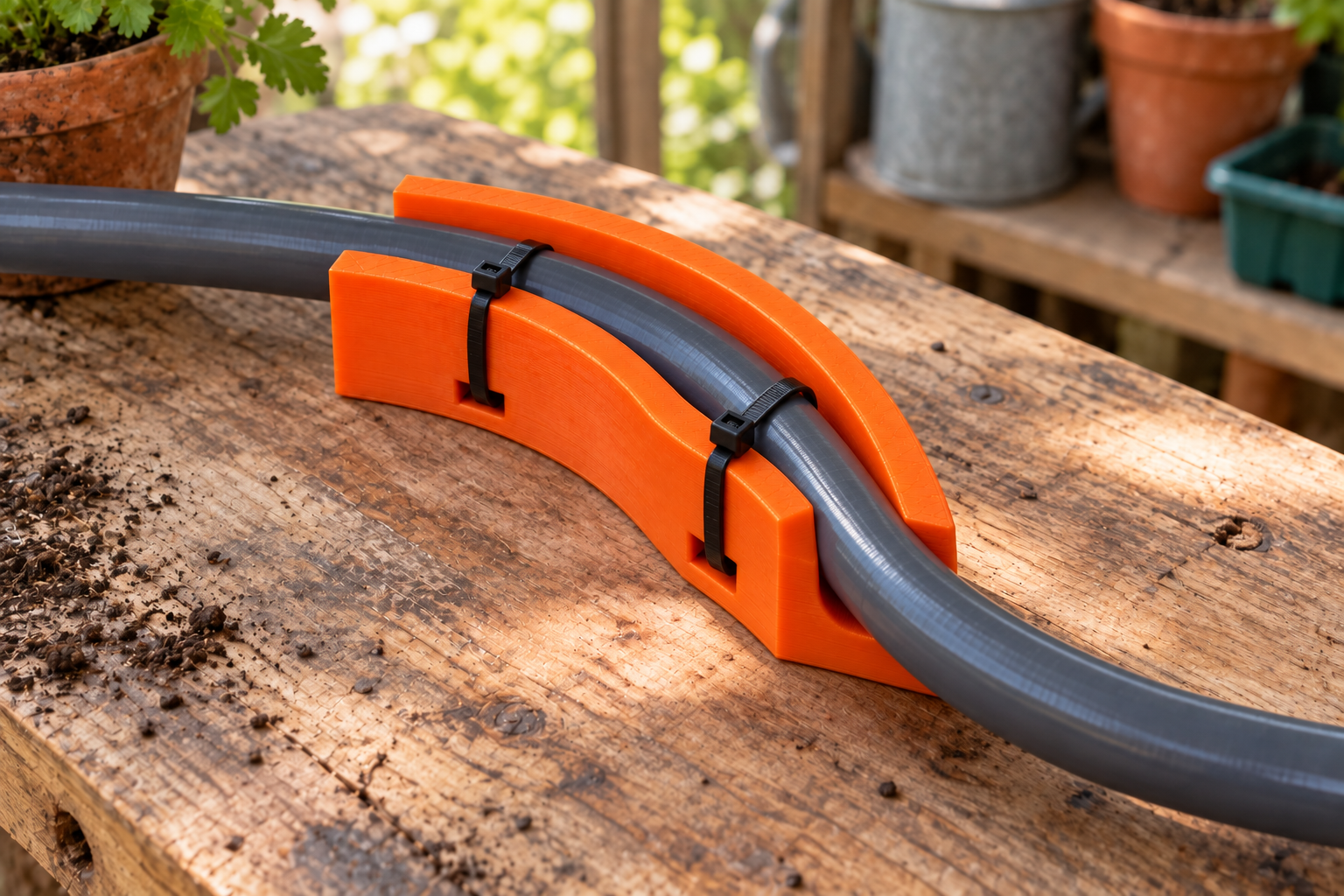

Offener Schlauch-Führungsbogen mit Bandtunneln nach Maß

Dieser offene Bogen stützt einen vorhandenen Schlauch von außen und gibt ihm eine definierte Kurve. Durchmesser, Mittellinienradius und Winkel passen sich deiner Einbausituation an. Der Originalschlauch bleibt durchgehend; zwei Kabelbinder halten ihn locker in der Rinne. Was du anpassen kannst: Bogenwinkel von 45° bis 135° einstellbar. Auflegen ohne Auftrennen oder Abziehen des Schlauchs. Zwei Bandtunnel unter dem geschlossenen Rinnenboden. So misst du richtig: 1. Außendurchmesser ohne Zusammendrücken messen. 2. Erlaubten Mindestbiegeradius beim Schlauchhersteller prüfen; größeren Mittellinienradius wählen. 3. Winkel und Außenraum prüfen: Außenradius = Biegeradius + halber Rinnendurchmesser + Wand. Montage und Passprobe: 1. Kanten glätten und zwei schmale Kabelbinder durch die unteren Tunnel führen. 2. Schlauch ohne Zwang in die Rinne legen. 3. Binder nur lose schließen; Querschnitt, Bewegungsfreiheit und Scheuerstellen kontrollieren. Hinweise zum 3D-Druck: PETG für einen ersten Innenraumtest, 0,2-mm-Schichten und vier bis fünf Konturen. Flache Unterseite aufs Bett. Die 2 mm hohen Bandtunnel benötigen kurze Brücken; Durchgängigkeit nach dem Druck prüfen. Außeneinsatz erfordert geeigneten Werkstoff und eigene UV-/Wettertests. Passform und Lieferumfang: Ein Bogen; Schlauch und zwei Kabelbinder separat. Keine Flüssigkeit im Druckteil, keine Dicht- oder Druckfunktion. Nicht für heiße, gefährliche oder sicherheitskritische Medien ausgelegt. Keine Zusage, jeden Schlauch knickfrei zu führen.
